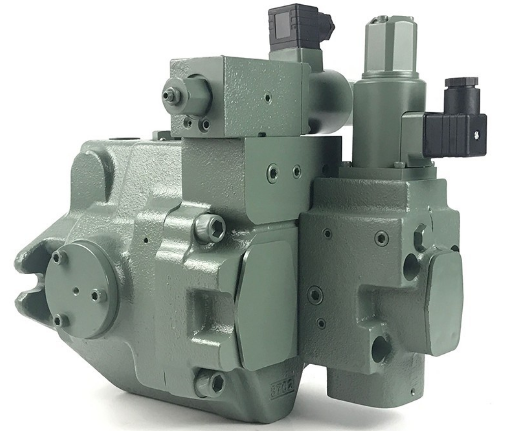

油研YUKEN变量柱塞泵A37-F-R/A37-L-R系列产品说明
 一、型号命名规则
A37-F-R/A37-L-R是油研A系列变量柱塞泵的基础型号，完整型号格式为：A37-[安装方式]-[旋转方向]-[控制方式]-[压力等级]-[轴伸形式]-[设计号]
| 代号 | 含义 | 说明 |
|------|------|------|
| A37 | 系列+排量 | 几何排量36.9 cm³/rev，适用于中等负载工况 |
| F | 安装方式 | 法兰安装（Flange Mounting） |
| L | 安装方式 | 脚座安装（Foot Mounting） |
| R | 旋转方向 | 顺时针旋转（从驱动轴端看） |
| L | 旋转方向 | 逆时针旋转（从驱动轴端看） |
| 01 | 控制方式 | 压力补偿控制（标准型） |
| 00-Z500 | 控制方式 | 双压双流量控制 |
| 09 | 控制方式 | 恒功率控制 |
| LS | 控制方式 | 负载敏感控制 |
| B/C/H | 压力等级 | B=7MPa，C=16MPa，H=21MPa |
| K/S | 轴伸形式 | K=键槽轴，S=特殊轴 |
| 32 | 设计号 | 标准设计版本 |
 二、核心技术参数
| 参数项 | 数值 | 备注 |
|--------|------|------|
| 几何排量 | 36.9 cm³/rev | 标准排量，部分型号有45 cm³/rev可选 |
| 最小调节流量 | 10 cm³/rev | 压力补偿控制型最小值 |
| 额定工作压力 | 16 MPa（160 bar） | 持续工作压力 |
| 最高工作压力 | 21 MPa（210 bar） | 间歇工作压力 |
| 压力调整范围 | 1.2-21 MPa | 压力补偿控制型可调范围 |
| 转速范围 | 600-1800 r/min | 推荐工作转速 |
| 最高转速 | 2000 r/min | 短时允许转速 |
| 质量 | 法兰安装约32.3 kg
脚座安装约38.6 kg | 不同控制方式略有差异 |
| 油口尺寸 | 吸油口：G2"
出油口：G1 1/4" | 标准连接尺寸 |
| 工作油温 | 0-60℃ | 最佳工作温度30-50℃ |
| 油液粘度 | 16-400 mm²/s | 推荐粘度32-68 mm²/s |
| 污染度要求 | NAS1638-10级以内 | 必须严格控制油液清洁度 |
 三、产品特点
 1. 结构设计优势
- 斜盘式设计：体积小、重量轻，结构紧凑，便于安装维护
- 9个柱塞：呈轴向排列，采用优质合金钢制造，承载能力强
- 复合配流盘：青铜/钢复合材料，确保良好润滑和耐磨性
- 重型轴承：滚柱轴承设计，保证长寿命和高负载能力
- 多重密封：轴封和壳体密封双重设计，有效防止泄漏
 2. 性能优势
- 高容积效率：良好的闭死特性，减少内泄漏，提高系统效率
- 低功率损耗：减少油温上升，可选用较小油箱
- 响应迅速：变量机构反应灵敏，能快速适应工况变化
- 噪音低：优化的流道设计和精密加工，降低运行噪音
 3. 控制特性
- 压力补偿控制：系统压力升高接近预调压力时，流量自动减少，维持设定压力不变
- 多种控制可选：双压控制、恒功率控制、负载敏感控制等，适配不同系统需求
- 手动调节：流量和全截流压力可手动调整，操作简便
 四、适用领域
- 注塑成型机、压铸机、液压机等重型机械设备
- 工程机械、矿山机械、冶金设备等中高压液压系统
- 机床、自动化生产线等需要精确流量控制的设备
- 石油化工设备、船舶液压系统等特殊工况应用
 五、安装与维护要点
 安装注意事项
1. 安装方式：法兰安装（F型）需保证法兰面平整，脚座安装（L型）需固定牢固
2. 吸油条件：吸油口必须安装至少100μm（150目）滤油器，吸油高度不超过500mm
3. 旋转方向：确认电机旋转方向与泵一致（R=顺时针，L=逆时针）
4. 防震措施：安装时建议加装橡胶防震垫，减少振动传递
5. 加油口：位置应朝上，便于加油和排气
 维护要点
1. 油液管理：定期检查油液清洁度，回油路须安装10μm以下滤油器
2. 油温控制：保持油温在0-60℃范围内，避免过热导致密封老化
3. 定期检查：检查泵体有无泄漏、异常噪音和振动，及时更换密封件
4. 换油周期：首次使用500小时后更换液压油，之后每2000小时更换一次
5. 维护记录：建立完整的维护记录，包括运行时间、压力、油温等参数
 六、常见型号示例
- A37-F-R-01-H-K-32：法兰安装，顺时针旋转，压力补偿控制，21MPa压力等级，键槽轴，标准设计
- A37-L-R-01-C-S-K-32：脚座安装，顺时针旋转，压力补偿控制，16MPa压力等级，特殊轴，标准设计
- A37-F-L-09-H-K-32：法兰安装，逆时针旋转，恒功率控制，21MPa压力等级，键槽轴，标准设计
