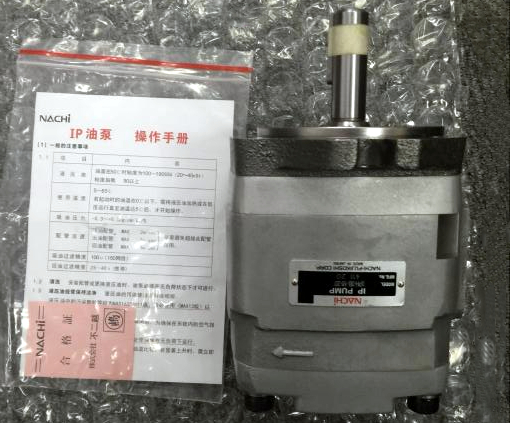

IPH-6A-100-21 是日本NACHI不二越IPH系列的单联内啮合高压齿轮泵，属于6号大泵体规格、脚座式安装的标准型号，继承了IPH系列高压、低噪、高效率的核心特点，广泛应用于注塑机、压铸机、工程机械、重型机床等大流量高压液压系统。
 一、型号命名规则（单泵版）
完整型号格式：`IPH - [泵体尺寸][安装方式] - [公称排量] - [设计号]`
以 `IPH-6A-100-21` 为例拆解：
1. IPH：产品系列代号，代表内啮合高压齿轮泵（Internal Gear IP Pump）
2. 6：泵体尺寸等级，为IPH单泵最大尺寸段，覆盖80~125ml/r公称排量范围
3. A：安装形式，脚座式安装（卧式底座安装）；同规格法兰安装版本为「B」型，即 IPH-6B-100-21
4. 100：公称排量，对应实际理论排量约 100.8 cm³/rev（ml/r）
5. 21：设计系列号，为5号、6号大尺寸泵的主流设计版本，与旧款同尺寸泵安装尺寸完全互换，仅部分密封件存在细节差异
> 补充：可在排量与设计号之间附加辅助记号，例如：
> - `L`：左转（从轴端视角逆时针旋转）
> - `T`：带螺纹法兰接口组件
> - `E`：带焊接法兰接口组件
> 示例：`IPH-6A-100-LT-21` 为左转+螺纹法兰的定制版本
 二、核心技术参数

参数项	指标值	说明
理论排量	100.8 cm³/rev	行业公称标注为 100 ml/r
额定连续工作压力	25 MPa	长期满载连续运行的额定压力
最高间歇峰值压力	30 MPa	压力波动、短时冲击工况的上限
转速范围	300 ~ 2000 r/min	最低稳定转速 300rpm，高转速需保证吸油充足
1000rpm 理论流量	100.8 L/min	输出流量与转速成正比
1000rpm/30MPa 实际流量	约 93.2 L/min	高压下内泄漏略有增加，容积效率仍超 92%
1000rpm/30MPa 输入功率	约 57.7 kW	满载工况驱动功率参考
吸油口压力范围	-0.02 ~ +0.3 MPa	推荐正压吸油，避免高负压导致气蚀
适用油液黏度	15 ~ 400 mm²/s	常规工况推荐 ISO VG46 矿物型液压油
工作油温范围	-20 ~ +80 ℃	低温启动需提前预热提升油液黏度
油液清洁度要求	NAS 10 级	抗污染能力优于常规外啮合齿轮泵
整机重量	约 64 kg	脚座 A 型重量；法兰 B 型约 41 kg

 三、6号尺寸全系列单泵型号
IPH 6号单泵共有3档排量可选，分为脚座、法兰两种安装形式，设计号通用21系列：
 脚座安装（A型）
- IPH-6A-80-21：公称80ml/r，实际排量 81.3 cm³/rev
- IPH-6A-100-21：公称100ml/r，实际排量 100.8 cm³/rev
- IPH-6A-125-21：公称125ml/r，实际排量 125.9 cm³/rev
 法兰安装（B型，最常用）
- IPH-6B-80-21
- IPH-6B-100-21
- IPH-6B-125-21
> 互换说明：11与21设计号的同尺寸泵安装接口完全一致，可直接替换；仅IPH-3/4尺寸段存在密封件不通用问题，6号泵不同设计版本的密封件通用性更好。
 四、产品核心特性
1. 高压高效：采用专利轴向+径向双间隙补偿结构，高压下容积效率稳定≥95%，最高压力可达30MPa，同规格下比普通外啮合齿轮泵总效率高5%以上，更节能。
2. 低噪低脉动：修正渐开线短齿内啮合设计，齿轮啮合重合度高，压力脉动小，运行噪音比外啮合泵低5~8dB，适配精密设备、低噪音要求场景。
3. 耐用可靠：齿轮采用特种合金钢淬火研磨处理，磨损率低；额定工况下设计寿命≥10000小时，适配长期连续运行的工业设备。
4. 维护便捷：结构紧凑简单，密封件、轴承等易损件标准化，拆解维修方便，备件通用性强。
 五、正品识别与替换提示
1. 原装正品泵体带有NACHI激光蚀刻铭牌，标注完整型号、出厂编号、日本产地信息；安装面、轴端做工精细，无毛刺与二次加工痕迹，出厂带防锈保护。
2. 设备替换时，优先确认安装形式（A脚座/B法兰）、排量、旋转方向、接口形式四项核心参数；同尺寸不同排量的安装底座完全通用，仅输出流量不同。
3. 若原设备为IPH双联泵，其中一级泵单元损坏时，可单独采购同规格单泵单元替换，无需整体更换双联泵总成。
