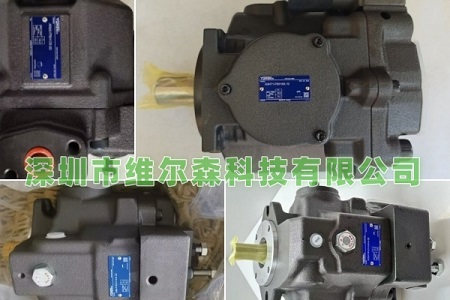

油研ARL1系列变量柱塞泵（ARL1-6/8/12/16）产品介绍
ARL1系列是YUKEN油研推出的小排量紧凑型压力补偿控制斜盘式变量柱塞泵，主打轻量化、低噪声、高效能三大核心优势，专为中小流量液压系统设计，广泛应用于工业自动化、机床、小型橡塑机械及行走设备等领域。
 一、产品定位与核心优势
| 核心优势 | 详细说明 |
|---|---|
| 超紧凑设计 | 体积比AR系列小40%，重量轻30%，适配空间受限设备 |
| 低噪声运行 | 优化配流盘与柱塞结构，1m处噪声≤76dB(A)，适合静音环境 |
| 高效节能 | 压力补偿控制（FR），负载保压时自动减至最小排量，降低能耗与发热 |
| 高可靠性 | 基于A/AR系列成熟技术，配流盘耐磨涂层，适配NAS 10级清洁度要求 |
| 灵活适配 | 法兰/脚座安装可选，顺时针/逆时针旋转，侧/后出油口适配多种布局 |
 二、型号编码规则（以ARL1-16-FR01C-20为例）
| 代码段 | 含义 | 可选值/说明 |
|---|---|---|
| ARL1 | 系列标识 | 小排量紧凑型变量柱塞泵 |
| -6/-8/-12/-16 | 公称排量 | 6=6.2 cm³/rev；8=8.2 cm³/rev；12=12.3 cm³/rev；16=16.3 cm³/rev |
| F/L | 安装方式 | F=法兰安装（标准）；L=脚座安装 |
| R/L | 旋转方向 | R=顺时针（轴端视角，标准）；L=逆时针 |
| 01 | 控制方式 | 01=压力补偿控制（FR，标准） |
| C/H/K | 压力等级 | C=2.0–16 MPa；H=2.5–21 MPa；K=3.0–28 MPa |
| 20/30 | 设计序列号 | 20=标准型；30=特殊接口/规格 |
 三、核心规格参数对比表
| 参数 | ARL1-6 | ARL1-8 | ARL1-12 | ARL1-16 |
|---|---|---|---|---|
| 公称排量 | 6.2 cm³/rev | 8.2 cm³/rev | 12.3 cm³/rev | 16.3 cm³/rev |
| 最小排量 | 0.6 cm³/rev | 0.8 cm³/rev | 1.2 cm³/rev | 1.6 cm³/rev |
| 额定压力 | 16 MPa（C型） | 16 MPa（C型） | 16 MPa（C型） | 16 MPa（C型） |
| 最高压力 | 28 MPa（K型） | 28 MPa（K型） | 28 MPa（K型） | 28 MPa（K型） |
| 额定转速 | 1800 r/min | 1800 r/min | 1800 r/min | 1800 r/min |
| 最高转速 | 2400 r/min（短时间） | 2400 r/min | 2400 r/min | 2400 r/min |
| 最低转速 | 600 r/min | 600 r/min | 600 r/min | 600 r/min |
| 容积效率 | ≥94% | ≥94% | ≥95% | ≥95% |
| 总效率 | ≥88% | ≥89% | ≥90% | ≥90% |
| 噪声（1m） | ≤72 dB(A) | ≤73 dB(A) | ≤75 dB(A) | ≤76 dB(A) |
| 重量（F型） | 约12.5 kg | 约13.2 kg | 约14.8 kg | 约16.5 kg |
| 吸油压力 | -0.0167～+0.05 MPa | 同左 | 同左 | 同左 |
| 壳体泄油 | ≤0.1 MPa（稳态），≤0.5 MPa（冲击） | 同左 | 同左 | 同左 |
 四、结构与控制原理
1.  斜盘式工作机制：电机驱动传动轴旋转，缸体同步转动，柱塞随斜盘倾角变化往复运动，实现吸油与压油循环
2.  压力补偿控制：
    - 负载压力＜设定值：斜盘倾角最大，输出最大排量
    - 负载压力=设定值：自动减小斜盘倾角，排量降至最小值，实现保压节能
3.  优化配流设计：配流盘采用特殊涂层与节流结构，降低压力冲击与噪声，提高容积效率
 五、典型应用场景
| 行业领域 | 具体应用 | 核心优势 |
|---|---|---|
| 机床行业 | 数控车床卡盘、加工中心刀库、磨床进给系统 | 小流量精准控制+低噪声 |
| 自动化设备 | 工业机器人关节、生产线定位夹紧、升降平台 | 紧凑体积+快速响应 |
| 小型橡塑机械 | 50–100吨注塑机注射/锁模、橡胶硫化机 | 压力稳定+节能降耗 |
| 行走机械 | 小型挖掘机先导控制、叉车工作装置 | 抗振动+耐冲击 |
| 液压夹具 | 工装夹具快速夹紧、测试台动力源 | 高精度+低泄漏 |
 六、选型与安装维护要点
 1. 选型指南
- 排量选择：小流量（≤10 L/min）选6/8型，中流量（10–25 L/min）选12/16型
- 压力等级：长期工作压力≤16 MPa选C型，≤21 MPa选H型，≤28 MPa选K型
- 安装方式：空间允许选法兰（F），需要固定支撑选脚座（L）
 2. 安装要求
- 吸油口高度≤1 m，吸油管直径≥φ25，减少弯头与阻力
- 使用挠性联轴器，同轴度≤0.1 mm，角度误差≤0.2°
- 壳体泄油管单独接油箱，长度≤1 m，避免背压过高
 3. 维护规范
- 首次运行500小时更换液压油与滤芯，后续每2000小时维护一次
- 推荐使用ISO VG46抗磨液压油，保持油液清洁度≥NAS 10级
- 定期检查泄漏、噪声与振动，及时处理异常情况
 七、常见完整型号示例
| 型号 | 核心配置 | 适用场景 |
|---|---|---|
| ARL1-6-FR01C-20 | 6.2排量，法兰，顺时针，16 MPa，标准 | 精密机床、气动液压站 |
| ARL1-8-FR01H-20 | 8.2排量，法兰，顺时针，21 MPa，标准 | 自动化压机、小型硫化机 |
| ARL1-12-LR01K-20 | 12.3排量，脚座，顺时针，28 MPa，标准 | 行走机械、液压测试台 |

| ARL1-16-FR01C-30 | 16.3排量，法兰，顺时针，16 MPa，特殊接口 | 进口设备配套、非标自动化 |
