Nachi不二越UVD系列电机泵

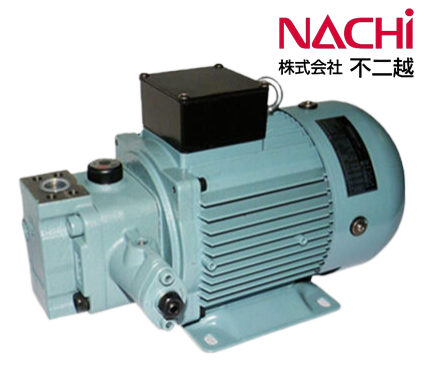

不二越 UVD系列 Uni-Pump 一体电机泵（变量叶片泵电机组合）
UVD是不二越一体式变量叶片电机泵（Uni-Pump），泵体采用VDR系列变量叶片泵，电机与泵直接一体化连接，省去联轴器、防护罩与泵底座，属于小型集成液压动力单元，广泛配套机床、小型液压设备。
一、产品概述
UVD = 电机+变量叶片泵一体化总成（Uni-Pump），泵本体为VDR变量叶片泵结构，压力补偿式变量，低压区效率高、发热量小，属于节能型小型液压源，支持CE认证版本。
二、核心特点
1. 结构紧凑、安装简便
泵与电机专用直连结构，不需要联轴器、对中校正，省去泵座、护罩；消除对中不良带来的异响、轴承与油封损坏问题，大幅缩短现场安装调试时间。
2. 低噪音、长寿命
专用轴连接结构，减少振动偏差；内部结构持续润滑，运行噪音低，密封件采用NOK油封，可靠性高。
3. 节能低发热
无外泄漏结构，压力平衡优化，低压工况效率优秀，减少油温上升，有助于提升加工精度，降低能耗。
4. 体积轻量，节省空间
一体化设计，整机重量小，便于液压站紧凑化设计。
三、主要规格参数
- 泵形式：压力补偿式变量叶片泵 VDR系列
- 最高工作压力：7MPa（71.4kgf/cm²）
- 流量范围：50Hz：21～38 L/min；60Hz：25～45 L/min
- 电机功率：0.75 / 1.5 / 2.2 kW（4极标准电机）
- 标准电压：AC200V 50/60Hz，AC220V 60Hz，可定制其他电压
- 安装方式：A型脚座安装
- 系列型号：UVD‑1A、UVD‑11A（单泵，也可提供双联泵版本）
> 压力调节区间：
> - 0档：2.0～3.5 MPa
> - 1档：2.0～7.0 MPa

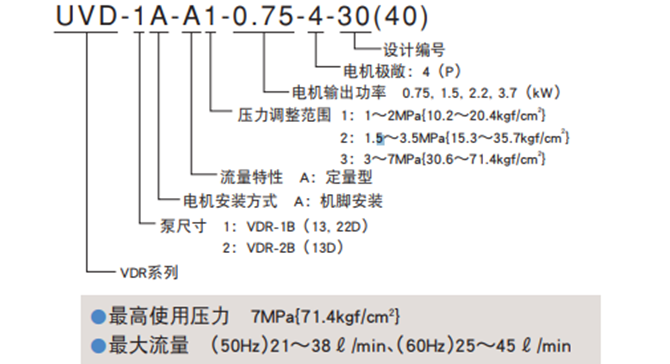

四、型号编码说明（示例：UVD‑1A‑A1‑0.75‑4‑40）
- UVD：Uni-Pump 一体电机泵系列
- 1A：泵尺寸规格（VDR-1B）
- A：安装方式 A=脚座安装
- 1：压力调整范围代码
- 0.75：电机功率 0.75kW
- 4：电机极数（4极）
- 40：50Hz（60Hz标记为60）
五、典型应用场景
- 数控车床、磨床、小型加工中心液压系统
- 小型液压压机、夹具液压单元
- 自动化设备、工装夹紧液压站
- 注塑辅机、小型专用机液压动力源
六、使用要点
1. 选型：压力、流量工作点必须落在电机输出曲线范围内，双联泵要按总消耗功率选配电机，防止过载。
2. 转向：从泵端看，吸油口在左侧，出油口在右侧；电机风扇侧看为顺时针旋转。
3. 油液：使用抗磨液压油，建议油液粘度20～40mm²/s，油温控制在20～60℃。
4. 可选配置：不同电压、CE规格、特殊接口版本。
UVD-1A-A3-1.5-4-26 40、UVD-11A-A2-A2-2.2-4-30、UVD-11A-A1-2A3-3.7-4-26
UVD-1A-A2-15-4D-6004D、UVD-1A-A3-15-4D-6004D、UVD-1A-A3-22-4D-6004F
UVD-11A-A2A2-22-4-Y-6081F、UVD-1A-2A2-3.7-4-26、UVD-1A-2A3-3.7-4-26
UVD-11A-A3A3-22A-4-6117F、UVD-1A-A2-0.75-4-26、UVD-1A-A2-1.5-4-26
UVD-1A-A3-1.5-4-26、UVD-1A-2A2-1.5-4-26、UVD-1A-A2-2.2-4-26
UVD-1A-A3-2.2-4-26、UVD-1A-2A2-2.2-4-26、UVD-1A-A3-3.7-4-26
UVD-11A-A2A2-37A-4-6076F、UVD-11A-A3A3-22A-4-6117F
