PLD10, PLD20系列齿轮泵

一、产品核心共性参数

• 壳体材质：高强度挤压铝合金，轻量化设计，抗腐蚀能力强
• 核心功能：可作为流量分流器、流量均衡器、压力增压器三类场景使用
• 模块化设计：支持 2~4 联多联串联组合，不同排量、不同组别可混搭定制
• 可选配置：内置支路溢流阀、多种油口连接形式、高低温密封适配
• 峰值压力：最高 280 bar，适配中高压通用液压系统
• 分流精度：常规工况下分流精度 ±1.5% 以内

二、PLD10 系列（Group 10 小规格）

1. 系列技术参数

• 单联排量范围：2.14 ~ 6.67 cc/rev
• 额定连续工作压力：250 bar
• 峰值压力：280 bar
• 最高转速：3500 ~ 3940 rpm（排量越小，转速上限越高）
• 适配场景：小流量同步回路、微型执行机构同步控制

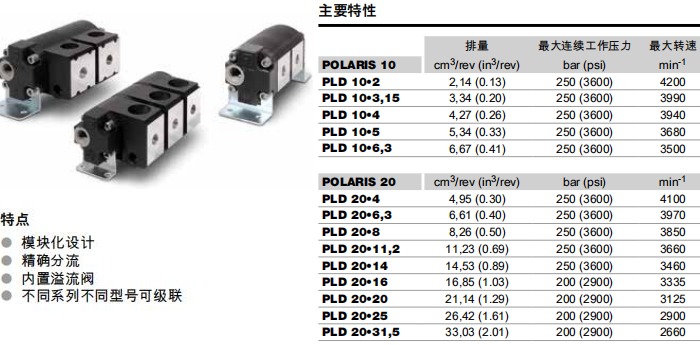

2. 单联基础型号与对应排量

三、PLD20 系列（Group 20 中规格）

1. 系列技术参数

• 单联排量范围：4.95 ~ 33.03 cc/rev
• 额定连续工作压力：4.95\16.1 cc/rev 排量段为 250 bar；20\33.03 cc/rev 大排量段为 200 bar
• 峰值压力：280 bar
• 最高转速：2660 ~ 4100 rpm（排量越小，转速上限越高）
• 适配场景：中流量同步系统、重载多缸同步驱动

2. 单联基础型号与对应排量

四、常见完整型号示例

• PLD10/2/CS-GD/GD：2 联等排量 PLD10 分流器，GD 标准油口
• PLD20/2/CS-GE/GD/GD：2 联 PLD20 分流器，GE 型进油口、GD 型出油口
• PLD10/4/CS-GD/4-GC：4 联等排量 PLD10 同步分流马达
• PLD20.14-LGE/GD/ 20.11.2-LGE/GD：异排量双联定制组合，适配不同流量需求回路

五、型号命名规则

1. PLD：产品系列代码，代表 POLARIS 系列齿轮式流量分流器（Flow Divider）
2. 20：规格组别，对应 Group 20 国际标准安装尺寸
3. /2：联数（分流回路数量），常规可选 2 联、3 联、4 联
4. CS：结构形式代码，代表标准通轴串联结构
5. GE：进油口的连接规格代码
6. GD/GD：两路出油口的连接规格代码

• 型号后缀可追加溢流阀代码、特殊密封材质、旋向等附加配置标识

六、核心特点与典型应用

核心特点

1. 安装尺寸兼容 ISO Group 10/20 标准齿轮泵接口，可直接替换同规格齿轮泵位实现同步功能
2. 高精度研磨齿轮副，分流精度稳定，长期使用无明显精度衰减
3. 模块化多联设计，支持不同排量回路混搭，适配非标同步系统定制
4. 可选内置支路溢流阀，独立保护各回路避免过载损坏
5. 铝合金壳体散热性好，宽温域密封适配 - 20℃~80℃常规液压油工况

典型应用

• 工程机械：高空作业平台支腿同步、叉车属具同步、升降车多缸同步
• 工业设备：液压同步压机、升降舞台、模具同步开合机构、机床同步夹具
• 物料搬运：自动化输送线、堆垛机同步驱动、仓储升降设备
• 专用车辆：环卫车多执行机构同步作业、清障车支撑腿同步
