日本NACHI不二越柱塞泵PVD,PVK,PZ,PZS,PVS系列规格参数

发布时间：2026-06-27浏览次数：1018

不二越柱塞泵PVD/PVK/PZ/PZS/PVS系列

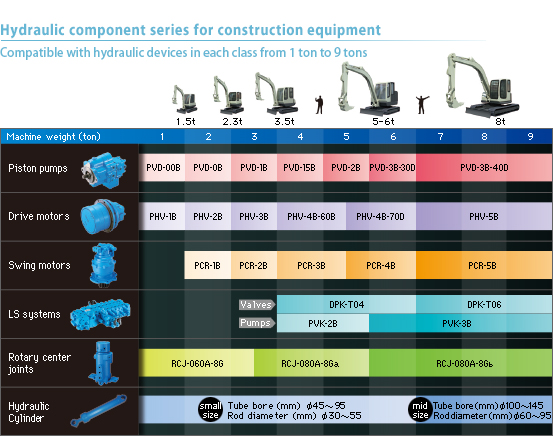

NACHI不二越轴向柱塞泵覆盖小微挖、通用工业、伺服节能、负荷感应等多个场景，均采用半圆筒斜盘/球面配流盘核心技术，具备低噪音、高效率、高可靠性的共性特点，五个系列定位与参数差异清晰，适配不同工况需求。
 一、PVD系列 双联等量流量变量柱塞泵
# 系列定位
专为1~6吨级小型挖掘机设计的**双回路等量输出变量柱塞泵**，单泵输出两路完全相等的流量，保障设备直线行走稳定性，标准集成恒马力控制，结构紧凑适配狭小机舱。
# 型号命名规则
格式：`PVD - [泵体尺寸][安装方式] - [排量代号] - [控制/接口记号] - [设计号]`
- 安装方式：`B`为法兰安装（全系标配），无脚座A型
- 排量为双泵等量配置，标注值为单泵排量，总排量为单泵×2
# 核心规格参数
| 泵体规格 | 单泵理论排量 | 总排量 | 最高工作压力 | 最高转速 | 适用挖机吨位 | 标配功能 |
|----------|--------------|--------|--------------|----------|--------------|----------|
| PVD-00B | 8 cm³/rev | 16 cm³/rev | 24.5 MPa | 2800 r/min | ≤1.5 t | 恒马力控制、内部泄油 |
| PVD-0B | 12 cm³/rev | 24 cm³/rev | 24.5 MPa | 2800 r/min | ≤2.5 t | 恒马力控制、内部泄油 |
| PVD-1B | 17 cm³/rev | 34 cm³/rev | 24.5 MPa | 2700 r/min | ≤3.5 t | 恒马力控制、内部泄油 |
| PVD-15B | 19 cm³/rev | 38 cm³/rev | 24.5 MPa | 2600 r/min | ≤4.0 t | 恒马力控制、内部泄油 |
| PVD-2B | 25 cm³/rev | 50 cm³/rev | 24.5 MPa | 2600 r/min | ≤5.5 t | 恒马力控制、内部泄油 |
| PVD-3B | 33 cm³/rev | 66 cm³/rev | 24.5 MPa | 2400 r/min | ≤6.0 t | 恒马力控制、内部泄油 |
# 核心特点
1. 双泵流量严格均等，行走直线度优异，无需额外分流阀组
2. 内置泄油结构，无需外接泄油管，安装布线更简洁
3. 可选动力换挡全功率控制、集成先导齿轮泵等定制配置
4. 体积紧凑，适配小型工程机械设备的狭小安装空间
 二、PVK系列 小型负载感应变量柱塞泵
# 系列定位
面向1.5~5吨级微型挖掘机的**单回路负载感应变量柱塞泵**，标配先导控制齿轮泵，与不二越DPK系列负载感应阀配套使用，实现整机节能控制，是小微挖主流配套泵型。
# 型号命名规则
格式：`PVK - [泵体尺寸][安装方式] - [排量代号] - [控制记号] - [设计号]`
- 安装方式：`B`为法兰安装，全系标配
# 核心规格参数
| 泵体规格 | 理论排量 | 最高工作压力 | 最高转速 | 适用挖机吨位 | 标配功能 |
|----------|----------|--------------|----------|--------------|----------|
| PVK-0B | 22 cm³/rev | 24.5 MPa | 2800 r/min | 1.5~2.0 t | 恒马力控制、先导齿轮泵 |
| PVK-1B | 38 cm³/rev | 24.5 MPa | 2600 r/min | 2.5~3.5 t | 恒马力控制、先导齿轮泵 |
| PVK-2B | 50 cm³/rev | 24.5 MPa | 2600 r/min | 4.0~5.0 t | 恒马力控制、先导齿轮泵 |
# 核心特点
1. 标配高效先导齿轮泵，为整机操控阀组提供稳定液压源，无需额外配置先导泵
2. 搭配DPK负载感应阀可实现按需供油，相比定量泵系统节能30%以上
3. 恒马力控制充分利用发动机功率，兼顾作业速度与挖掘力
4. 结构高度集成，体积小巧，适配微挖狭窄机舱布局
 三、PVS系列 通用型变量柱塞泵
# 系列定位
工业液压通用型**压力补偿变量柱塞泵**，采用半圆筒旋转斜盘结构，低噪音低脉动，控制方式丰富，广泛应用于机床、注塑机、液压站等通用工业设备。
> 补充：PVS-3B已停产，同规格替代型号为 **PZS-3B**；PVS-0B为30设计号轻量化版本。
# 型号命名规则
格式：`PVS - [泵体尺寸][安装方式] - [公称排量][控制方式] - [设计号]`
- 安装方式：`A`脚座安装、`B`法兰安装
- 控制方式：`N`压力补偿、`NQ`双压双流量、`RS`电磁切断等
# 核心规格参数
| 泵体规格 | 理论排量 | 额定压力 | 峰值压力 | 转速范围 | 重量（B型） |
|----------|----------|----------|----------|----------|-------------|
| PVS-0B-8 | 8.0 cm³/rev | 21 MPa | 25 MPa | 500~2000 r/min | 约5.2 kg |
| PVS-1B-16 | 16.5 cm³/rev | 21 MPa | 25 MPa | 500~2000 r/min | 约10.5 kg |
| PVS-1B-22 | 22.0 cm³/rev | 21 MPa | 25 MPa | 500~2000 r/min | 约10.5 kg |
| PVS-2B-35 | 35.0 cm³/rev | 21 MPa | 25 MPa | 500~2000 r/min | 约21 kg |
| PVS-2B-45 | 45.0 cm³/rev | 21 MPa | 25 MPa | 500~2000 r/min | 约21 kg |
# 核心特点
1. 半圆筒斜盘+横向压力平衡结构，运行平稳，噪音比常规柱塞泵低5~8dB
2. 锐截止压力补偿特性，响应速度快，压力超调量小
3. 支持6种以上控制方式，覆盖压力补偿、双压双流、电磁卸载、比例控制等工况
4. 可与电机集成为UPV系列泵电机组，安装便捷，空间占用小
 四、PZS系列 高压变量柱塞泵
# 系列定位
中大型高压变量柱塞泵，在PVS技术基础上升级11柱塞结构与球面配流盘，压力等级更高，适配伺服电机驱动，广泛用于锻压机、注塑机、伺服液压系统，可与IPH齿轮泵串联组成双联泵。
# 型号命名规则
格式：`PZS - [泵体尺寸][安装方式] - [公称排量][控制方式] - [设计号]`
- 安装方式：`A`脚座安装、`B`法兰安装
- 控制方式：`N`压力补偿、`NQ`双压双流量、`WS`双压控制、`RS`电磁切断等
# 核心规格参数
| 泵体规格 | 理论排量 | 最高连续压力 | 峰值压力 | 转速范围 | 重量（B型） |
|----------|----------|--------------|----------|----------|-------------|
| PZS-3B-70 | 70 cm³/rev | 28 MPa | 30 MPa | 500~1800 r/min | 约37 kg |
| PZS-4B-100 | 100 cm³/rev | 28 MPa | 30 MPa | 500~1800 r/min | 约58 kg |
| PZS-5B-130 | 130 cm³/rev | 25 MPa | 28 MPa | 500~1800 r/min | 约86 kg |
| PZS-6B-180 | 180 cm³/rev | 25 MPa | 28 MPa | 500~1800 r/min | 约123 kg |
# 核心特点
1. 11柱塞设计，流量脉动仅为常规9柱塞泵的60%，压力更平稳
2. 球面配流盘自动对中，高压下容积效率≥94%，内泄漏极低
3. 针对伺服电机优化，支持宽转速范围运行，保压工况可切换小排量节能
4. 可后端串联IPH系列内啮合齿轮泵，实现高低压双回路复合供油
5. 17.5MPa@2000rpm工况下噪音≤75dB(A)，符合低噪音车间要求
 五、PZ系列 负荷感应变量柱塞泵
# 系列定位
集成式**电比例负荷感应变量柱塞泵**，将比例阀、补偿器、防冲击阀集成于泵体，无需外部配管，力反馈式电比例控制精度高、迟滞小，主打注塑机、压铸机、锻压设备等需要精准流量压力控制的场景。
# 型号命名规则
格式：`PZ - [泵体尺寸][安装方式] - [齿轮泵排量] - [柱塞泵排量][控制方式][压力档] - [设计号]`
示例：`PZ-3B-10-70E2A-10`
- 安装方式：`A`脚座、`B`法兰
- 控制方式：`E`负荷感应电比例控制
- 压力档：1档2~7MPa、2档2~14MPa、3档2~21MPa
# 核心规格参数
| 泵体规格 | 柱塞泵排量 | 最高工作压力 | 转速范围 | 可选串联齿轮泵排量 | 重量 |
|----------|------------|--------------|----------|--------------------|------|
| PZ-2B-35 | 35 cm³/rev | 21 MPa | 500~2000 r/min | 3.5~8.2 cm³/rev | 36 kg |
| PZ-2B-45 | 45 cm³/rev | 21 MPa | 500~2000 r/min | 3.5~8.2 cm³/rev | 36 kg |
| PZ-3B-70 | 70 cm³/rev | 21 MPa | 500~1800 r/min | 10.2~15.8 cm³/rev | 76 kg |
| PZ-4B-100 | 100 cm³/rev | 21 MPa | 500~1800 r/min | 20.7~32.3 cm³/rev | 76 kg |
| PZ-5B-130 | 130 cm³/rev | 21 MPa | 500~1800 r/min | 40.8~63.9 cm³/rev | 100 kg |
| PZ-6B-180 | 180 cm³/rev | 21 MPa | 500~1500 r/min | 81.3~125.9 cm³/rev | 162 kg |
| PZ-6B-220 | 220 cm³/rev | 21 MPa | 500~1500 r/min | 81.3~125.9 cm³/rev | 162 kg |
# 核心特点
1. 高度集成化设计，比例阀、补偿阀、防冲击阀全部内置，减少外部管路与泄漏点
2. 力反馈式电比例控制，迟滞≤3%F.S.，重复精度高，流量压力调节线性度优异
3. 负荷感应控制按需供油，相比普通定量泵+溢流阀系统节能40%以上
4. 继承半圆筒斜盘+11柱塞低噪音技术，运行平稳，适配精密成型设备
5. 可前端串联IPH齿轮泵，实现合模、射胶等多回路独立供油
 六、全系通用使用注意事项
1. 首次启动前必须向泵内注满液压油，禁止干磨启动；推荐使用ISO VG46抗磨液压油，油液清洁度不低于NAS 10级。
2. 吸油口需保持正压或微负压，高转速工况下必须保证吸油充足，避免气蚀损坏配流盘与柱塞。
3. 轴端连接必须使用弹性联轴器，严格控制同轴度≤0.05mm，禁止泵轴承受径向载荷与轴向推力。
4. 泄油管需独立接回油箱，禁止与回油管路并联，泄油口背压不得超过0.2MPa。
