大金V系列可变容量轴向柱塞泵技术手册
 一、基本型号与核心参数总览
大金V系列为变量轴向柱塞泵，具备低噪音、高效率、高可靠性优势，理论排量8~69.8 cm³/rev，适配开式液压回路。

型号	理论排量 (cm³/rev)	最大工作压力 (MPa)	额定工作压力 (MPa)	允许转速范围 (min⁻¹)	流量调节范围 (1800min⁻¹，L/min)	重量 (带 A 控制，kg)
V8	8.0	7(70)	7(70)	500-1800	4-14.4	8.9 (侧面口)
V15	14.8	21(210)	14(140)	500-1800	5.6-26.6	12.8 (轴向口)/14.5 (侧面口)
V15 (Y 型)	14.8	7(70)	7(70)	500-1800	5.6-26.6	13.5
V23	23.0	25(250)	17.5(175)	500-1800	11-41.4	18.4 (轴向口)/21.5 (侧面口)
V38	37.7	25(250)	17.5(175)	500-1800	28-68	24.4 (轴向口)/26 (侧面口)
V50	51.6	21(210)	14(140)	500-1800	0-93	50 (侧面口)
V70	69.8	21(210)	14(140)	500-1800	20-126	55 (侧面口)

> 备注：括号内单位为kgf/cm²；Y型代表特殊吸油管法兰连接规格。
 二、型号命名规则详解
完整型号示例：F-V38A2RX-95RC

段位	代号	参数说明
①	F/W/ 无标识	适用介质 F = 磷酸酯液压油；W = 水乙二醇；无标记 = 普通石油基液压油
②	V	产品系列：V 系列变量柱塞泵
③	8/15/23/38/50/70	排量规格（cm³/rev）
④	A/C/D/SA	控制方式 A = 压力补偿；C = 组合控制；D = 复合压力；SA = 功率匹配
⑤	1/2/3/4	压力调节范围代码
⑥	R/L	旋转方向 R = 右旋（顺时针）；L = 左旋（逆时针）
⑦	X / 无标识	油口布置 X = 侧面油口；无标记 = 轴向油口
⑧	20/30/35/60/95	内部设计代号 V8/V50=20；V23(A/CH/SA)=30；V23(CJ/D)=35；V70=60；V15/V38=95
⑨	RC / 无标识	远程控制 RC = 配置远程压力控制系统；无标记 = 无远程控制

 三、控制方式与压力调节范围
 1. 各类控制功能介绍

控制代号	控制类型	工作特点
A	压力补偿控制	恒压变量泵，依靠压力阀设定系统输出压力
C	组合控制	分为自调压 CH 型、电磁阀 CJ 型；兼具高压切断 + 流量调节功能
D	复合压力控制	两组压力参数设定，可实现低压 / 高压模式切换
SA	功率匹配控制	根据负载压力自动匹配输出流量，有效降低能耗，节能效果突出

 2. 压力可调区间（MPa）

控制方式	压力调节区间	适配泵型号
A 压力补偿	0.8~7、1.5~14、1.5~21、3.5~25	V8～V70
C 组合控制	低压：1.5~7、2.5~7 高压：1.5~14、3.5~25	V15、V23、V38、V70
D 复合压力	低压：1.5~7、1.5~14 高压：1.5~21、3.5~25	V15、V23、V38
SA 功率匹配	0.8~7、1.5~14、3.5~21、3.5~25	V15～V70

> 说明：最终可用压力区间由泵体型号+第5位压力代码共同决定。
 四、产品核心特性及应用领域
 核心优势
1. 低噪音：全工况低噪声运行，1m测试距离噪声≤75dB(A)
2. 高效率：功率损耗低，油温上升平缓，容积效率≥95%
3. 高耐用性：槽形支座斜板结构，响应灵敏，服役周期长
 典型应用
注塑机、压铸机、液压机、各类机床、小型工程机械、自动化生产线液压系统
 五、安装使用重要注意事项
1. 右旋、左旋规格结构不同，不可直接互换使用；
2. 泵泄油管路必须保持通畅；泄油口堵塞会造成压力补偿机构失效，泵近似定量泵输出；
3. 选用RC远程控制版本时，推荐配套溢流阀型号：JR-G(T)02、JRP-G02；
4. 出厂默认设置为最大流量；小流量档位设有固定初始刻度，现场按需微调。

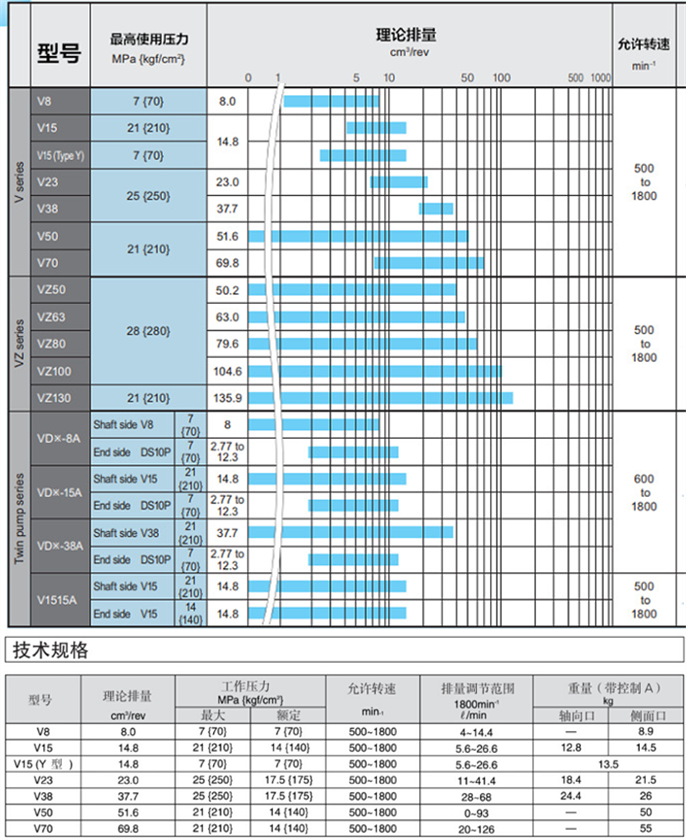

大金V系列柱塞泵型号：
