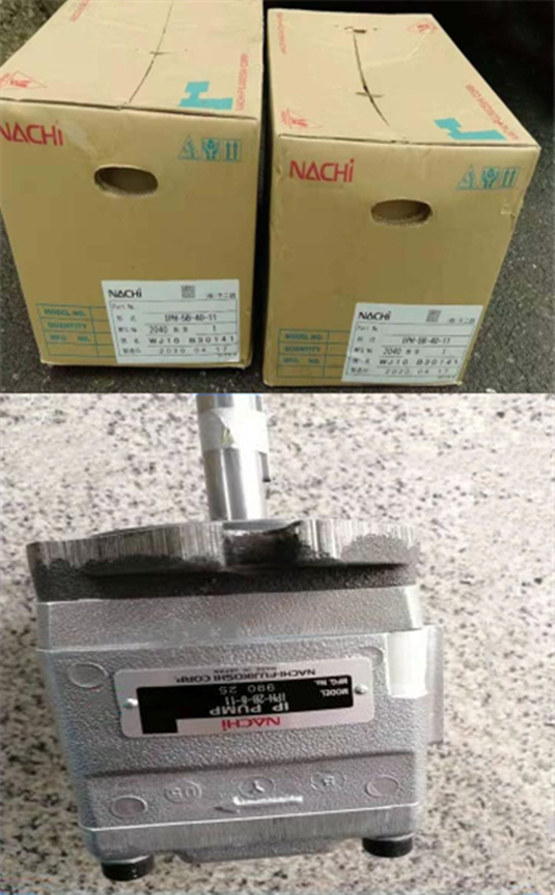

不二越 IPH-2B-6.5-11 内啮合齿轮泵
IPH-2B-6.5-11 是日本NACHI不二越IPH系列的2号规格单联内啮合高压齿轮泵，采用法兰式安装，属于11设计系列的标准型号，主打小流量、高压、低噪音特性，广泛应用于机床、自动化设备、精密液压站等中小流量液压系统。
一、型号命名规则
完整型号格式：`IPH - [泵体尺寸][安装形式] - [公称排量] - [设计号]`
以 `IPH-2B-6.5-11` 为例拆解：
1. IPH：系列代号，内啮合高压IP齿轮泵（Internal Gear IP Pump）
2. 2：泵体尺寸等级，为IPH系列最小尺寸段，覆盖3.5~8ml/r公称排量范围
3. B：安装形式，法兰盘式安装；同规格脚座卧式安装版本为A型（IPH-2A-6.5-11）
4. 6.5：公称排量，对应实际理论排量为 6.55 cm³/rev（ml/r）
5. 11：设计系列号，为2号泵的主流量产版本，与旧款10设计号安装尺寸完全兼容，2号尺寸段密封件可通用
> 可选辅助记号（加在排量与设计号之间）：
> - `L`：左转（从轴端视角逆时针旋转）
> - `T`：带螺纹法兰接口组件
> - `E`：带焊接法兰接口组件
> 示例：`IPH-2B-6.5-LT-11` 为左转+螺纹法兰定制款
二、核心技术参数
# 1. 性能参数
| 参数项 | 指标值 | 说明 |
|---|---|---|
| 理论排量 | 6.55 cm³/rev | 行业公称标注为 6.5 ml/r |
| 额定连续工作压力 | 25 MPa（3625 psi） | 长期满载连续运行的额定压力 |
| 最高间歇峰值压力 | 30 MPa（4350 psi） | 短时冲击、压力波动工况的上限 |
| 转速范围 | 600 ~ 2000 r/min | 最低稳定转速 600rpm，高转速需保证正压吸油 |
| 1000rpm 理论流量 | 6.55 L/min | 输出流量与转速成正比 |
| 1000rpm/25MPa 输入功率 | 约 3.1 kW | 满载工况驱动功率参考 |
| 参数项 | 指标值 | 说明 |
|---|---|---|
| 整机重量 | 约 2.6 kg | 法兰 B 型重量；脚座 A 型约 4.6 kg |
| 轴端轴承配置 | 7200BDT 双联角接触球轴承 | 同时承载径向与轴向载荷 |
| 吸油口压力范围 | -0.02 ~ +0.03 MPa | 推荐正压吸油，避免高负压引发气蚀 |
| 适用油液黏度 | 15 ~ 400 mm²/s | 常规工况推荐 ISO VG46 矿物型液压油 |
| 工作油温范围 | -20 ~ +80 ℃ | 低温启动需预热，高温需控制油液黏度下限 |
| 油液清洁度要求 | NAS 10 级 | 抗污染能力优于常规外啮合齿轮泵 |
