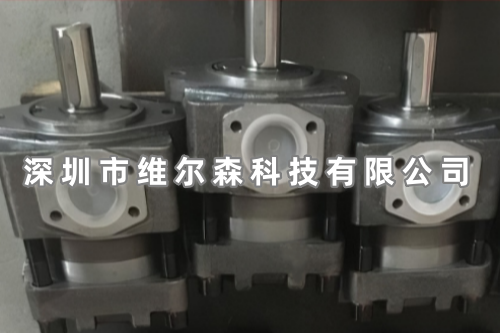

住友齿轮泵QT系列液压齿轮泵的安装手册

发布时间：2026-05-04浏览次数：5

住友齿轮泵QT系列液压齿轮泵安装手册（HMP-1053C-A）
一、安装前准备
1. 安全确认
- 搬运：确认产品重量（见外形尺寸图），≥20kg需用吊具，禁止靠近吊具搬运区域
- 人员：安装作业必须由**2级资质油压调整师**进行
- 断电：安装前切断电源，排除管路剩余压力，待油温降至**30~40°C**再操作
- 清洁：彻底清洗油箱内部，确保无杂质
2. 产品检查
- 对照订单确认型号、规格、旋转方向和进出口位置
- 检查泵体外观有无损伤，密封件是否完好
- 确认连接螺栓、O形圈等配件齐全
二、安装步骤
1. 基座安装
- **刚性要求**：必须安装在有足够刚性的安装台上，防止振动和变形
- **固定方式**：使用规定扭矩紧固螺栓（表-4），按对角交替顺序均匀拧紧
- **表面处理**：清洁安装表面和安装孔，去除油污、铁锈和杂质
2. 泵轴定心（关键步骤）
| 项目 | 技术要求 | 注意事项 |
|------|----------|----------|
| 联轴器类型 | 必须使用链锁联轴或挠性联轴器，**禁止使用皮带轮/齿轮**横向驱动 | 泵轴不能承受任何径向垂直力 |
| 同轴度 | 偏心误差≤**0.05mm**，角度差≤**1°**，千分表测量最大值与最小值之差≤**0.12mm** | 安装配管后需重新确认定心 |
| 联轴器安装 | 按表-1公差加工孔，**禁止用锤子敲击**安装 | 确保联轴器在泵轴上能自由装配 |
**表-1 联轴器孔主要尺寸公差**
| 泵尺寸 | 孔尺寸(mm) | 公差 | 键槽尺寸(mm) | 公差 |
|--------|------------|------|--------------|------|
| 2 | 20 | +0.09~+0.28 | 6 | +0.10~+0.40 |
| 3 | 25 | +0.09~+0.28 | 8 | +0.10~+0.46 |
| 4 | 32 | +0.11~+0.34 | 10 | +0.10~+0.46 |
| 5 | 40 | +0.11~+0.34 | 12 | +0.10~+0.53 |
| 6 | 50 | +0.11~+0.40 | 14 | +0.10~+0.53 |
3. 吸入系统安装
- **吸滤器**：必须安装，网眼尺寸**100~200目**，容量选择宽裕尺寸
- **吸入负载**：控制在**-0.03~+0.03MPa**（-0.3~+0.3kgf/cm²），超过+0.03MPa需指定高压油封
- **吸入配管**：
- 流速≤**1.5m/sec**，管径≥泵入口口径
- 尽量短而直，减少弯曲，避免气蚀
- 安装方向确保即使配管油全部漏掉，泵内仍能充满油
- 禁止将配管强制作用力施加于泵体
4. 排出系统安装
- **排出配管**：建议使用橡胶软管，降低振动和噪声，避免强制力作用于泵
- **排气阀**：在排出配管上安装排气阀，便于空气排出
- **压力限制**：额定压力≤表中值，最高压力仅允许在循环1/3内运转，最长20秒
**表-2 额定压力与最高压力(MPa)**
| 类型 | 低压型(QT※1) | 中压型(QT※2) | 高压型(QT※3) | 超高压型(QT※H) |
|------|--------------|--------------|--------------|----------------|
| 额定压力 | 6.9(70) | 13.7(140) | 24.5(250) | 34.3(350) |
| 最高压力 | 7.8(80) | 15.7(160) | 31.4(320) | 34.3(350) |
5. 外部泄漏泵特殊安装（如有）
- 确认外部泄漏口位置，外泄配管压力损耗≤**0.03MPa**（0.3kgf/cm²）
- 外泄配管前端始终浸在油内，防止起泡
- 压力罐场合需在回流配管内开孔，防止虹吸现象
6. 螺栓紧固扭矩（表-4）
| 泵型号 | 螺栓规格 | 低压型(N·m) | 中压型(N·m) | 高压型(N·m) |
|--------|----------|-------------|-------------|-------------|
| 2型 | M10 | 29.4(3.0) | 39.2(4.0) | 58.8(6.0) |
| 3型 | M12 | 68.6(7.0) | 68.6(7.0) | 107.9(11.0) |
| 4型 | M16 | 107.9(11.0) | 156.9(16.0) | 235.3(24.0) |
| 5型 | M20 | 215.7(22.0) | 294.2(30.0) | 392.2(40.0) |
| 6型 | M24 | 411.9(42.0) | 588.4(60.0) | 588.4(60.0) |
**注意**：螺栓必须使用**10.9级**强度等级
三、试运转步骤
1. 工作油注入
- 使用ISO VG46~68（粘度指数≥90）液压油，高压场合（>6.9MPa）使用耐磨液压油
- 确保油液清洁度达到NAS 1638 **11级以内**
- 注入时消除气泡，避免空气混入
2. 转向确认
- 从轴端看，标准为**右转（顺时针）**，左转型号标有´L´/´E´
- 逆转会损坏泵功能，必须确认正确
3. 空气排除（首次启动或油更换后）
1. 打开部分排液管路，用手转动泵轴，确认油流出后复原
2. 点动操作：打开溢流阀，无负载状态下间断运转5~10次，每次0.5~1秒
3. 反复点动直到吸气声消失，再进入连续运转
4. 试运转检查
- 无负载状态下最高转速运转至少**5分钟**，确认无异常声音
- 逐渐升高回路压力，注意泵运转声音，无空气混入声
- 检查油温，控制在**0~60°C**范围内
- 确认无泄漏，振动正常
四、关键使用参数
| 参数 | 允许范围 | 备注 |
|------|----------|------|
| 转速 | 1000~1800min⁻¹ | QT2*型号可能不同，参考规格书 |
| 油温 | 0~60°C | 最佳工作温度30~50°C |
| 粘度 | 20~500mm²/s | 推荐40~100mm²/s |
| 环境温度 | -15~50°C | 室内使用为标准 |
| 相对湿度 | 0~95%RH | 避免高温潮湿环境 |
五、安装禁忌
1. **禁止**敲击泵体或施加外力，可能导致损坏
2. **禁止**使用皮带轮、齿轮等侧向驱动方式，损伤泵轴
3. **禁止**加载起动，必须无负载起动
4. **禁止**在有爆炸可能性的场所使用
5. **禁止**未经允许拆卸、改装泵，否则失去保修资格
六、维护与检查
- 吸滤器：每1~3个月检查，堵塞指示器变黄时必须清洗或更换
- 工作油：定期检查清洁度和水分，污染严重时更换
- 密封件：定期检查O形圈和油封，老化或损坏时更换
- 紧固螺栓：定期检查扭矩，确保无松动
七、文档获取
- 中文完整说明书：[QT泵(外部泄漏QT泵) HMP-1053C-A](http://www.hy-china.com/wp-content/uploads/hychina/QT.pdf)
- 英文完整说明书：[Sumitomo QT Series Instruction Manual](https://www.manualslib.com/manual/2502450/Sumitomo-Qt-Series.html)
