一、产品概述

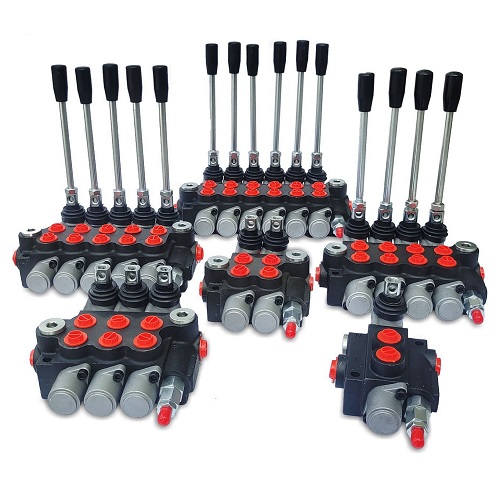

HSSD 系列多路换向阀是通用型多路控制元件，用于液压系统中控制多个执行机构 (液压缸、液压马达) 的运动方向和流量分配。
系列构成：HSSD4、HSSD5、HSSD6、HSSD8、HSSD11 五个系列，按结构分为整体式 (HSSD4/5/6/11) 和分片式 (HSSD8) 两大类。
二、型号解析
HSSD-X：
H：博信华盛液压
S：多路换向阀
SD：整体式 (S) 或分片式 (D) 结构
X：规格代号 (4/5/6/8/11，数字越大流量越大)
示例：HSSD5-3OT
HSSD5：5 系列整体式多路阀
3：三联阀
OT：阀芯机能 (O 型中位，T 型回油)
三、结构特点对比
系列 结构形式 联数范围 油路连接 特点
HSSD4/5/6/11 整体式 1-7 联 并联 结构紧凑、重量轻、压力损失小、通用性好
HSSD8 分片式 1-10 联 开式 / 闭式中心可选 各片独立、维修便捷、可灵活组合
四、技术参数对比
参数 HSSD4/5/6 HSSD8 HSSD11
公称流量 40-60 L/min 80-100 L/min 100-120 L/min
额定压力 20-25 MPa 25-31.5 MPa 20-25 MPa
最大压力 31.5 MPa 31.5 MPa 31.5 MPa
控制方式 手控、软轴、气控、电液控、电磁控 同上 + 远程遥控 同上
阀芯机能 O、Y、A、P 等 同上 + 多种组合 同上
接口尺寸 G3/8"~G1"(或 M181.5~M332) 同上 + SAE 接口 同上
适用油温 -20℃~+60℃ 同上 同上
适用粘度 15~400 mm²/s 同上 同上
五、控制方式详解
手动控制(标配)：操作直观、成本低，适用于小型设备
软轴控制：适合远距离操作，如工程机械驾驶室
气动控制：适合环境恶劣或需要防爆的场合
电磁控制：响应快、精度高，适合自动化系统
电液控制：结合电控精度和液控力量，适合大型设备
六、工作原理
整体式：多个换向阀片集成在同一阀体内，进油联装有溢流阀 (保护系统) 和单向阀 (防止油液倒流)，各联阀芯独立控制不同执行机构
分片式：各阀片通过螺栓连接，每片可单独配置溢流阀、补油阀，可根据需求增减阀片数量
核心功能：通过阀芯位移改变油流方向，实现执行元件的前进、后退和停止，同时可控制流量调节执行元件速度
七、应用领域
HSSD4/5/6 系列：
小型工程机械 (小型挖掘机、装载机)
农业机械 (拖拉机、收割机)
环卫车辆 (垃圾车、清扫车)
物流设备 (叉车、AGV 小车)
HSSD8 系列：
中型工程机械 (挖掘机、起重机)
矿山机械 (掘进机、钻机)
专用车辆 (消防车、高空作业平台)
船舶液压系统
HSSD11 系列：
大型工程机械
重型液压系统
需要大流量 (100L/min 以上) 的工业设备
八、选型要点
根据流量选系列：
40-60L/min → HSSD4/5/6
80-100L/min → HSSD8
100L/min 以上 → HSSD11
根据压力选规格：
一般工况 (≤20MPa)：HSSD4/5/11
高压工况 (20-31.5MPa)：HSSD6/8
根据操作需求选控制：
简单手动 → 标准手控
远程操作 → 软轴 / 气控
自动化系统 → 电磁 / 电液控
根据系统要求选结构：
紧凑空间 → 整体式 (HSSD4/5/6/11)
需灵活配置 → 分片式 (HSSD8)
九、安装使用注意事项
油液选择：
使用抗磨液压油 (粘度 ISO VG32-68)
清洁度不低于 NAS 10 级
定期更换 (建议 500-1000 小时)
安装要求：
进油口必须安装过滤器 (≤100μm)
阀组应固定牢固，减少振动
连接管路应避免急弯，减少压力损失
维护要点：
定期检查各连接处密封
避免阀芯长期处于极端位置
系统首次运行前需排空
十、总结
HSSD 系列多路换向阀以稳定性能、多样控制和可靠品质，成为工程机械、农业装备、环卫车辆等液压系统的理想选择。整体式系列适合空间紧凑的中小型设备，分片式 HSSD8 则为大型复杂系统提供了灵活配置的可能。
注：本说明基于公开资料整理，具体参数请以博信华盛官方技术手册为准。建议联系当地授权经销商获取完整规格书和定制化选型服务。
