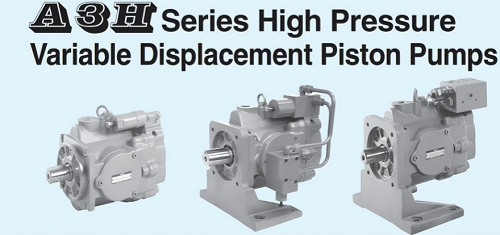

YUKEN油研A3H180系列高压变量柱塞泵是专为高压大流量液压系统设计的高性能动力元件，具备35 MPa的峰值压力和灵活的流量调节能力。以下是其核心规格型号及技术参数的详细解析：
### 一、基础型号与排量
A3H180系列的基础型号为**A3H180**，几何排量为**180.7 cm³/rev**（立方厘米/转），对应英制单位约为11.03 in³/rev。该排量适用于超大型注塑机、矿山机械及船舶甲板机械等对流量需求极高的场景。
### 二、压力与转速参数
1. **工作压力**：
   - **额定压力**：28 MPa（280 bar）
   - **最大工作压力**：35 MPa（350 bar），但输出口使用Rc螺纹时最高压力限制为31 MPa。
   - **压力调节范围**：5 MPa至35 MPa（50 bar至350 bar），通过压力补偿器实现流量自动调节。
2. **转速范围**：
   - **最大转速**：1800 rpm（在吸入压力为0 kPa时）。
   - **推荐工作转速**：1500 rpm时效率最佳（容积效率＞95%，总效率＞90%）。
### 三、控制类型与型号后缀
A3H180系列提供多种控制方式，通过型号后缀区分：
1. **压力补偿控制（FR01型）**：
   - 型号示例：A3H180-FR01KK-10
     - **FR01**：基本型压力补偿器，恒压控制。
     - **KK**：平键轴（轴径76.2 mm，3英寸）。
     - **10**：其他配置代码（如密封材料、油口方向）。
2. **恒功率（扭矩）控制（FR09型）**：
   - 型号示例：A3H180-FR09KK-10
     - **FR09**：恒功率控制，输出功率随压力上升自动调整，避免电机过载。
     - **KK**：平键轴，适配标准联轴器。
3. **负载感应控制（FR14型）**：
   - 型号示例：A3H180-FR14K-10
     - **FR14K**：负载感应控制，需外部配管将负载压力导入“L”口，减少能量损耗。
4. **外控式压力补偿控制（FR07型）**：
   - 型号示例：A3H180-FR07K-E1D-10
     - **FR07K**：支持远程压力调节，适配复杂液压系统。
### 四、安装与连接
1. **安装方式**：
   - **法兰安装（F型）**：符合ISO或SAE标准，质量约70.4 kg。
   - **脚座安装（L型）**：提供额外稳定性，质量约98.4 kg（需在型号中注明“L”）。
2. **轴伸形式**：
   - 标配为平键轴（KK），轴径76.2 mm，可适配多数电机联轴器。
   - 特殊需求可定制花键轴（SP），需在型号中注明。
3. **油口连接**：
   - **管法兰型**：
     - 吸入口：F5-24-A-10（φ76 mm）
     - 输出口：F6-12-B-M-10（φ44 mm）
   - **Rc螺纹型**：
     - 吸入口：Rc1.5（老PT1.5）
     - 输出口：Rc1（老PT1），但最高压力限制为31 MPa。
   - **泄油口（T）**：Rc1/4（老PT1/4），确保内部泄漏油液顺畅回流油箱。
### 五、物理特性与重量
- **重量**：约70.4 kg（法兰安装型）或98.4 kg（底座安装型），结构紧凑，输出/质量比高。
- **尺寸**：整体尺寸约为42 cm（长）× 28 cm（宽）× 32 cm（高），具体以实物或手册为准。
### 六、应用领域
A3H180系列广泛应用于以下场景：
1. **工业机械**：超大型注塑机、压铸机的动力单元。
2. **工程机械**：矿山挖掘机、港口起重机的主液压回路。
3. **能源设备**：石油钻机液压驱动系统、风力发电机变桨机构。
4. **船舶与海洋工程**：大型锚机、绞盘的高压动力供应。
### 七、选型注意事项
1. **系统匹配**：
   - 流量计算：Q = 排量 × 转速（如1500 rpm时流量约271 L/min）。
   - 建议搭配YUKEN专用液压油（如ISO VG46），确保在-20°C至80°C的温度范围内稳定运行。
2. **控制方式选择**：
   - 恒压需求选FR01型，功率敏感系统选FR09型，负载变化频繁选FR14型，远程控制选FR07型。
3. **特殊配置**：
   - 如需高温环境（＞80°C）或特殊液压油（如水-乙二醇），需定制设计号（如1030），并调整压力和转速参数。
   - 输出口使用Rc螺纹时，最高压力限制为31 MPa，需注意系统压力匹配。
### 八、参考型号示例
1. **标准压力补偿型**：A3H180-FR01KK-10（法兰安装，平键轴，恒压控制）。
2. **恒功率控制型**：A3H180-FR09KK-10（功率自动调节，适配电机功率受限场景）。
3. **负载感应型**：A3H180-FR14K-10（JIS标准，节能高效）。
4. **外控式压力补偿型**：A3H180-FR07K-E1D-10（支持远程压力调节，适配智能液压系统）。
### 九、技术文档与支持
如需获取完整的技术手册、三维模型或选型计算工具，可访问YUKEN官方网站（如[YUKEN日本官网]下载PDF资料。对于批量采购或复杂应用，建议联系YUKEN授权经销商或技术支持团队，以获取针对性的选型建议和售后服务。
### 总结
YUKEN油研A3H180系列高压变量柱塞泵凭借其35 MPa的高压能力、180.7 cm³/rev的超大排量和灵活的控制方式，成为超大型液压系统的首选。在选型时，需结合系统压力、流量、控制需求及安装条件综合评估，必要时参考厂商提供的详细技术规格表，以确保最佳性能和可靠性。.
