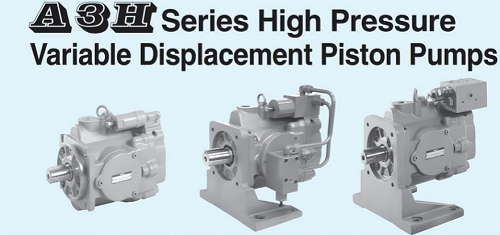

YUKEN A3H16系列高压变量柱塞泵是一款专为高压液压系统设计的轴向柱塞泵，具备高效、紧凑和可靠的特点。以下是其核心规格型号及技术参数的详细解析：

### 一、基础型号与排量
A3H16系列的基础型号为**A3H16**，其几何排量为**16.3 cm³/rev**（立方厘米/转），对应英制单位约为0.995 in³/rev。该排量适用于中等流量需求的高压系统，例如注塑机、压铸机和机床等。
### 二、压力与转速参数
1. **工作压力**：
   - 额定压力：28 MPa（280 bar）
   - 最大工作压力：35 MPa（350 bar），可满足短时间高压需求。
   - 压力调节范围：5 MPa至35 MPa（50 bar至350 bar），通过压力补偿器实现流量自动调节。
2. **转速范围**：
   - 最大转速：3600 rpm（在吸入压力为0 kPa时）
   - 推荐工作转速：根据系统需求调整，通常在1800 rpm时效率最佳（容积效率＞95%，总效率＞90%）。
### 三、控制类型与型号后缀
A3H16系列提供多种控制方式，通过型号后缀区分：
1. **压力补偿控制（FR型）**：
   - 型号示例：A3H16-FR01KK-10
     - **FR**：压力补偿控制，当系统压力达到设定值时自动减少流量，维持恒压。
     - **01**：设计编号，代表基本型压力补偿器。
     - **KK**：键槽轴（Keyed Shaft），轴径为44.45 mm（1.75英寸）。
     - **10**：其他配置代码（如密封材料、油口方向等）。
2. **负载感应控制（LS型）**：
   - 型号示例：A3H16-FR14K-10（JIS负载感应型）
     - **FR14K**：负载感应控制，根据系统负载自动调整流量，减少能量损耗。
3. **其他控制方式**：
   - 可定制电比例控制（如E型）、功率控制（P型）等特殊功能，需根据具体需求向厂商咨询。
### 四、安装与连接
1. **安装方式**：
   - **法兰安装（F型）**：符合ISO或SAE标准，便于集成到液压系统中。
   - **脚座安装（L型）**：提供额外稳定性，适用于振动较大的环境（需在型号中注明“L”）。
2. **轴伸形式**：
   - 标配为键槽轴（KK），轴径44.45 mm，可适配多数电机联轴器。
   - 特殊需求可定制花键轴或直轴。
3. **油口连接**：
   - 进油口（S）和出油口（P）尺寸通常为1/2英寸或更大，具体取决于实际型号和配置。
   - 泄油口（T）单独设计，确保内部泄漏油液顺畅回流油箱。
### 五、物理特性与重量
- **重量**：约14.5 kg（32磅），结构紧凑，输出/质量比高，便于安装和维护。
- **尺寸**：整体尺寸约为23.4 cm（长）× 14.5 cm（宽）× 15 cm（高），具体以实物或手册为准。
### 六、应用领域
A3H16系列广泛应用于以下场景：
1. **工业机械**：注塑机、压铸机、液压机的高压动力单元。
2. **工程机械**：挖掘机、装载机的液压驱动系统。
3. **机床设备**：高精度加工中心的伺服液压回路。
4. **船舶与海洋工程**：甲板机械、液压绞车的动力供应。
### 七、选型注意事项
1. **系统匹配**：
   - 需根据系统流量需求（Q = 排量 × 转速）和压力峰值选择合适型号，避免过载。
   - 建议搭配YUKEN专用液压油，确保在-20°C至80°C的温度范围内稳定运行。
2. **控制方式选择**：
   - 压力补偿控制（FR型）适用于需要恒压输出的系统。
   - 负载感应控制（LS型）可优化能量效率，适合负载变化频繁的场合。
3. **定制化需求**：
   - 如需特殊轴径、油口方向或防爆设计，可联系厂商提供定制方案。
### 八、参考型号示例
1. **标准压力补偿型**：A3H16-FR01KK-10（法兰安装，键槽轴，压力补偿控制）。
2. **负载感应型**：A3H16-FR14K-10（JIS标准，负载感应控制，适配日本工业系统）。
3. **特殊配置型**：A3H16-FR07C-22（定制化控制参数或接口）。
### 九、技术文档与支持
如需获取完整的技术手册、三维模型或选型计算工具，可访问YUKEN官方网站下载PDF资料。对于批量采购或复杂应用，建议联系YUKEN授权经销商或技术支持团队，以获取针对性的选型建议和售后服务。
### 总结
YUKEN A3H16系列高压变量柱塞泵凭借其35 MPa的高压能力、灵活的控制方式和紧凑设计，成为工业液压领域的主流选择。在选型时，需结合系统压力、流量、控制需求及安装条件综合评估，必要时参考厂商提供的详细技术规格表，以确保最佳性能和可靠性。
