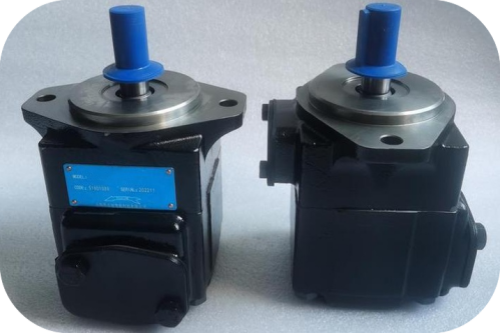

丹尼逊T6、T7系列叶片泵的噪音原因有哪些呢
发布时间:
2025-05-06
浏览次数:
96
.
丹尼逊(Denison)T6、T7系列叶片泵属于高压变量叶片泵,其噪音问题通常由机械磨损、流体动力学异常或安装调试缺陷导致。以下从核心噪声源、形成机理及针对性解决方案展开分析,重点突出关键技术参数与典型故障特征:
一、机械磨损类噪声
1. 叶片-定子副异常
现象:
金属刮擦声(频率与转速相关,约基频的2-5倍)。
泵体振动加速度级≥12g(正常应≤8g)。
原因:
叶片顶部磨损(导致与定子环接触间隙>0.03mm)。
定子曲线表面拉伤(硬度不足或油液含颗粒污染物)。
解决方案:
修复定子曲线(研磨后镀硬铬,硬度≥HRC60)。
更换碳纤维增强叶片(耐压强度提升30%)。
2. 轴承故障
现象:
低频嗡鸣声(50-200Hz),伴随泵体轴向窜动。
轴承温度>85℃(正常≤75℃)。
原因:
径向/轴向载荷超限(如泵轴受侧向力>5%额定扭矩)。
润滑不足(油液粘度<ISO VG32或含水量>0.2%)。
解决方案:
更换SKF高承载角接触球轴承(型号7212AC)。
调整油液粘度至ISO VG46,并加装油雾润滑装置。
二、流体动力学噪声
1. 气蚀现象
现象:
高频尖啸声(>3kHz),伴随流量脉动>15%。
油温下降时噪声加剧(如从60℃降至40℃时噪声增加10dB)。
原因:
吸油口真空度>0.03MPa(设计限值≤0.02MPa)。
吸油滤清器通流面积<1.5倍泵排量。
解决方案:
优化油箱结构(增加吸油管直径至泵排量的2倍)。
更换低气蚀余量叶片(丹尼逊T7系列可选配“低噪声型”叶片组)。
2. 配流盘偏磨
现象:
持续啸叫(频率与压力脉动同步,约1-2kHz)。
容积效率下降>8%(正常≥92%)。
原因:
配流盘平面度>0.008mm(导致密封带宽度<0.5mm)。
变量机构卡滞(斜盘角度误差>±0.5°)。
解决方案:
研磨配流盘至平面度≤0.003mm(使用三坐标测量仪校验)。
清洗变量控制阀(如T7系列的比例电磁阀需定期更换O型圈)。
三、安装调试类噪声
1. 联轴器对中不良
现象:
轴向振动噪声(频率为转频的2倍,即2×f)。
电机电流波动>±5%(正常应≤±2%)。
原因:
平行度偏差>0.1mm/100mm(丹尼逊要求≤0.05mm)。
角偏差>1°(设计限值≤0.5°)。
解决方案:
使用激光对中仪调整联轴器(推荐Flex-Gear膜片联轴器)。
增加弹性减振块(硬度40-50 Shore A,阻尼系数≥0.15)。
2. 管路共振
现象:
特定转速下嗡鸣声(如1800rpm时噪声峰值)。
压力表指针剧烈摆动(压力波动>15%)。
原因:
管路固有频率与泵的谐波频率重合(如T6系列基频120Hz,谐波240Hz、360Hz)。
弯管半径<3倍管径(导致局部压力损失>0.3MPa)。
解决方案:
改变管路走向(避免直角弯头,改用R=5D的弯管)。
加装液压阻尼器(如Eaton HTD型蓄能器,调谐频率覆盖100-500Hz)。
四、专项优化建议
1. 油液管理
清洁度控制:
确保油液NAS 1638等级≤6级(每100mL油液中>5μm颗粒≤640个)。
定期更换滤芯(过滤精度≤3μm,推荐Parker 3000系列)。
粘度匹配:
工作温度40-60℃时,优先选用ISO VG46液压油(粘度指数≥150)。
2. 结构改进
降噪措施:
在泵体与安装座间加装橡胶减振垫(邵氏硬度60HA,厚度10mm)。
对多泵并联系统,采用复合隔音罩(内衬50mm厚聚酯纤维+外层镀锌钢板)。
3. 预防性维护
检测周期:
每250小时检测叶片与定子间隙(使用塞尺测量)。
每1000小时进行油液铁谱分析(监测Fe含量>50ppm时预警)。
备件管理:
储备关键磨损件(如叶片、配流盘、轴承),确保维修响应时间≤8小时。
五、典型故障案例
案例:某注塑机T7D叶片泵噪声达92dB(A),流量脉动18%。
诊断:
频谱分析显示1440Hz(12×f,f=120Hz)噪声峰值。
解体发现配流盘密封带磨损至0.3mm(设计0.8mm)。
解决:
更换配流盘并研磨至平面度0.002mm。
调整变量机构预紧力至0.15MPa。
效果:
噪声降至78dB(A),流量脉动恢复至5%。
总结
丹尼逊T6、T7系列叶片泵的噪声问题需结合机械磨损特征、流体动力学参数及安装条件综合分析。通过频谱诊断定位噪声源,参数优化(如降低吸油阻力、提高油液清洁度)和结构改进(如减振降噪设计)可有效降低噪声水平。对于复杂故障,建议使用丹尼逊原厂诊断软件(如Denison Pump Analyst)进行振动与压力信号同步分析。
