油研YUKEN电磁换向阀DSG-01-3C4与DSG-01-2B3B系列技术解析

发布时间:2025-04-29浏览次数:16
一、系列定位与核心功能
DSG-01系列是油研(Yuken)经典的中低压电磁换向阀,DSG-01-3C4与DSG-01-2B3B为该系列中典型型号,适用于中小流量液压系统(如机床、注塑机、轻工设备)。
核心功能:通过电磁铁驱动阀芯切换油路方向,实现液压执行元件(如油缸、马达)的启停、正反转或换向控制。
优势:结构紧凑、响应快(毫秒级)、低功耗(电磁铁功率约8-15W)、抗污染能力较强。
二、型号命名规则与参数对比
型号 阀芯结构 工作口数量 电磁铁配置 典型应用场景
DSG-01-3C4 三位四通(3C) 4口(P/T/A/B) 双电磁铁(4=双线圈) 需双向动作控制(如油缸伸缩)
DSG-01-2B3B 二位三通(2B) 3口(P/A/T) 单电磁铁+弹簧复位(3B=带定位) 单向动作+自动复位(如夹具锁紧)
关键参数对比:
额定压力:21 MPa(DSG-01系列通用,需确认具体型号手册)
最大流量:20 L/min(通径为NG6/CETOP3标准)
电磁铁电压:AC220V/DC24V可选(需根据型号后缀确认,如-D24为DC24V)
响应时间:≤50ms(通电切换),≤80ms(断电复位)
三、技术特性与适用场景
DSG-01-3C4(三位四通)
中位机能:通常为O型(全封闭)或Y型(泄压),需根据型号后缀确认(如-O1为O型机能)。
典型应用:
液压缸双向速度控制(配合节流阀或比例阀)。
液压马达正反转切换(需注意马达泄油口连接)。
示例:注塑机开合模控制,通过电磁阀切换油缸前进/停止/后退。
DSG-01-2B3B(二位三通)
工作逻辑:电磁铁通电→P→A通(油缸伸出),断电→弹簧复位→A→T通(油缸缩回)。
典型应用:
气动/液压夹具的快速夹紧与自动释放。
安全阀控制(如压力超限时电磁阀失电泄压)。
示例:机床工件夹紧系统,电磁阀通电夹紧,断电后弹簧复位释放。

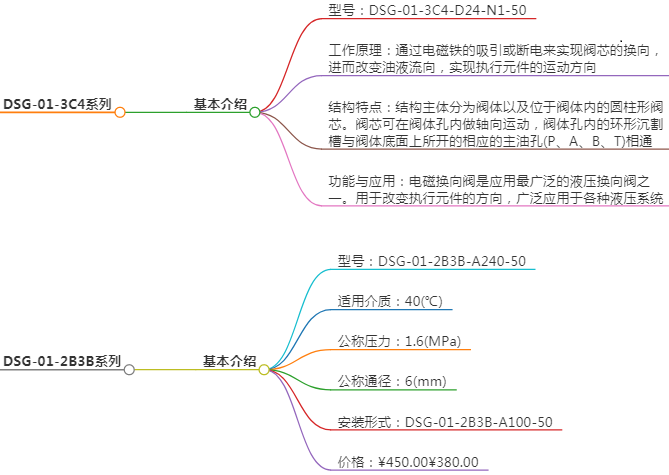

油研电磁阀
四、选型与安装要点
选型关键参数
流量匹配:根据系统流量选择通径(DSG-01系列标准通径为NG6,若流量>20L/min需选更大通径)。
压力等级:确认系统最高压力不超过阀的额定压力(21MPa)。
电磁铁电压:优先选择DC24V(抗干扰强,安全性高),AC220V需注意电磁干扰。
安装注意事项
油口标识:P(进油)、T(回油)、A/B(工作口),接反会导致功能异常。
防震与散热:电磁铁与阀体需刚性连接,避免高频振动导致线圈松动;长期运行需保证散热空间。
泄漏控制:优先选择板式安装(DSG-01为叠装式),减少管接头泄漏风险。
维护建议
定期检查:每6个月检查阀芯磨损、电磁铁吸合力及密封件老化。
故障排查:
阀芯卡滞:清洁油液,更换滤芯(推荐过滤精度≤25μm)。
电磁铁不动作:测量线圈电阻(正常值约20-50Ω),检查电源电压。
五、总结
DSG-01-3C4:适合需要双向控制的中小流量系统,如机床油缸、注塑机动作切换。
DSG-01-2B3B:适合单向动作+自动复位场景,如夹具、安全阀控制。
选型核心:明确流量、压力、电磁铁电压及中位机能需求,优先选择板式安装以提升可靠性。
如需进一步技术细节(如CAD图纸、性能曲线),建议直接联系油研官方或授权代理商获取《DSG-01系列选型手册》。
