力士乐REXROTH液压泵PR4-3X/10,00-500RA01M01特征及应用说明

发布时间：2025-04-18浏览次数：88

一、产品概述

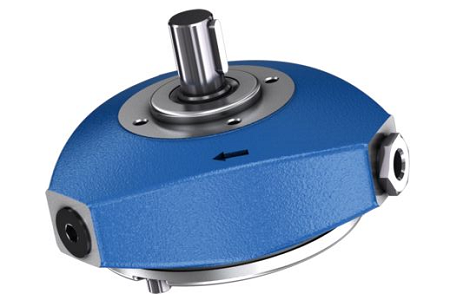

力士乐（REXROTH）PR4系列轴向柱塞泵是专为高压、大流量液压系统设计的变量泵，广泛应用于工业机械、工程机械、船舶及航空等领域。型号PR4-3X/10.00-500RA01M01的具体参数如下：
排量：10.00 cm³/rev（理论排量）
最大工作压力：500 bar（50 MPa）
控制方式：RA（压力/流量复合控制，带负载敏感功能）
轴类型：M01（键槽轴，带花键连接）
设计特点：3X表示三轴设计，优化结构强度与效率。
二、核心特征
高压大流量性能
最大排量10 cm³/rev，配合高转速电机可实现大流量输出，满足重型机械需求。
500 bar压力等级适用于高压系统（如液压机、压铸机等）。
变量控制技术
RA控制：通过压力补偿器实现负载敏感控制，自动调整排量以匹配负载需求，减少能量损耗。
斜盘角度调节：通过伺服机构或比例阀动态调节排量，响应速度快（典型响应时间<100ms）。
高可靠性设计
三轴结构：增强轴向与径向承载能力，降低磨损风险。
强化材料：缸体、柱塞采用高硬度合金钢，配合精密热处理工艺。
密封技术：多级密封系统（如浮动密封环+O型圈）防止泄漏。
模块化接口
M01轴设计：标准键槽轴适配多种联轴器，花键连接提升扭矩传递能力。
安装兼容性：符合ISO 3019-2标准，可快速集成至现有液压系统。
三、典型应用场景
工程机械
挖掘机：驱动液压缸与马达，实现动臂、斗杆及回转动作。
起重机：提供变幅、伸缩及起升机构的动力源。
工业设备
液压机：500 bar压力满足金属成型、冲压等工艺需求。
注塑机：快速响应变量控制实现注塑速度与压力的精准调节。
船舶与航空
舵机系统：高可靠性确保船舶操纵稳定性。
起落架作动器：轻量化设计与高压能力适配航空器需求。
能源与矿山
盾构机：驱动刀盘旋转与推进系统，应对复杂地质条件。
压裂车：高压大流量输出支持油气井压裂作业。
四、选型与使用注意事项
系统匹配
电机功率：根据排量与压力计算所需驱动功率（如10 cm³/rev泵在500 bar时需匹配≥75 kW电机）。
油箱容量：建议油箱容积≥泵流量×3分钟，确保散热与油液清洁。
维护要点
油液清洁度：NAS 9级及以上，定期更换滤芯（建议每2000小时）。
温度控制：工作油温范围15-65℃，超温需启动冷却器。
泄漏检查：每周检查泵体与管路密封性，及时更换损坏密封件。
故障排查
压力不足：检查变量机构卡滞、吸油管路漏气或油液粘度异常。
异常噪声：可能由柱塞磨损、配流盘损坏或轴承故障引起。
五、优势总结
高效节能：负载敏感控制减少溢流损失，综合效率可达85%以上。
长寿命设计：强化材料与密封技术延长维护周期（典型寿命>20,000小时）。
灵活扩展：支持多泵并联或串联，适配复杂液压系统需求。
如需进一步技术支持或定制化方案，建议联系力士乐官方技术团队获取详细选型手册与计算工具。
