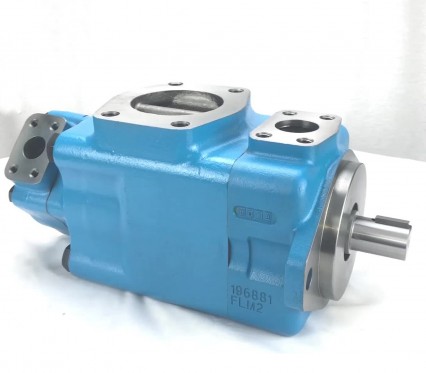

3525V系列Vickers威格士双联泵

 Vickers（伊顿威格士）3525V 双联定量叶片泵 完整技术参数说明
 一、产品概述
3525V 属于 V系列子母叶片（Intra-vane）双联平衡式叶片泵；
35 = 轴端泵体规格；25 = 后盖端泵体规格，两套独立泵芯共用一根驱动轴，两路独立出油口，适合一套系统高低压双回路、主油路+控制油路、进给+夹紧等工况。
> 区分：3525V（工业标准V系列）；3525VQ为高压强化版本（mobile工程机械款），参数略有差异。
 二、结构特点
1. 12叶片+子母叶片结构，流量脉动小、运行噪音低；
2. 液压平衡定子，径向力自平衡，轴承负载小、寿命长；
3. 浮动侧板自动间隙补偿，高压下维持较高容积效率；
4. 插装式泵芯（Cartridge），维修可单独更换泵芯，无需整体更换泵体；
5. 进出油口壳体可相对旋转90°增量，油口方向灵活调整；
6. SAE四螺栓法兰标准安装。
 三、压力规格（矿物油工况，标准22设计号）

项目	数值	备注
连续额定工作压力	172 bar（2500 psi）	轴端 35V 单元 / 后盖 25V 单元均适用
瞬时峰值压力	190 bar（2750 psi）	单次持续≤0.5s，不可频繁冲击
推荐长期安全工作压力	≤140 bar	提升使用寿命

> F3前缀型号：适配磷酸酯抗燃油，允许压力下调。
 四、排量范围（几何排量 cm³/r (in³/r)）
型号格式示例：3525V-38A17-1AB22R
- 35段（轴端泵/前泵）可选排量
21(4.94)、25(5.91)、30(6.83)、32、35、38(7.37)、45
- 25段（后盖泵/后泵）可选排量
10(2.47)、12、14、17、19、21、25(4.13)
常用标准组合：
✅ 3525V-38A17 = 前泵121 cm³/r  + 后泵54 cm³/r（市场最通用）
✅ 3525V-30A14：97+45 cm³/r
✅ 3525V-25A21：81+67 cm³/r
 五、转速参数

参数	标准范围	推荐工况
最高连续转速	1800 rpm	额定压力下上限
最低稳定转速	600 rpm	低于 600 容积效率明显下降
启动允许转速	≥400 rpm	冷启动建议提高转速

> 计算公式（理论流量）：
Q(L/min)=排量(cm³/r)×转速(rpm)÷1000
实际输出流量=理论流量×容积效率（标准工况85%～92%）
 六、油液与工作环境要求
1. 推荐介质：ISO VG32 / VG46 抗磨矿物液压油
2. 运动粘度（40℃）：20～60 mm²/s；冷启动最低≥13 mm²/s
3. 油液清洁度：NAS 1638 Class 7～9；吸油过滤器≤100μm，压力油路推荐10～25μm
4. 工作油温：-20℃～+80℃；长期最优40～55℃
5. 吸油真空度：≤0.07 bar负压；吸油管路尽量短、减少弯头
 七、安装与轴伸规格（标准22设计号）
 1. 安装法兰
标准：SAE A型 4螺栓止口法兰，止口Φ127 mm（ISO 3019）
可选F：脚座安装；M：公制法兰螺纹版本
 2. 驱动轴类型
- 1：标准平键轴（最常用）
- 86：重型加厚平键轴
- 11 / 151：花键轴
轴旋转方向（从轴端看向泵体）
- R = 顺时针 CW
- L = 逆时针 CCW
 3. 油口标识（A=SAE法兰油口）
前泵（35V）吸油、出油独立；后泵（25V）吸油、出油独立；
壳体可旋转，油口位置代码AB/AC/AD等代表不同朝向。
 八、型号编码完整释义（标准写法）
`(F3-) 3525V □□ A □□ - □ □□ 22 □`
1. F3：氟橡胶密封，磷酸酯液压油使用；无标记=丁腈NBR，矿物油
2. 3525V：系列型号（35前泵+25后泵双联叶片泵）
3. □□：前泵排量代码（21/25/30/38/45…）
4. A：SAE 4螺栓法兰油口；M=公制法兰
5. □□：后泵排量代码（10/12/14/17/21…）
6. -□：轴型式（1=标准平键；11花键；86重键）
7. □□：油口位置代码（AB、AC、AD……）
8. 22：设计版本号（市面主流22设计）
9. 末尾R/L：旋转方向
示例：3525V-38A17-1AB22R
前泵38(121cc) + 后泵17(54cc)、SAE法兰、标准平键、AB油口布局、22设计、顺时针旋转。
