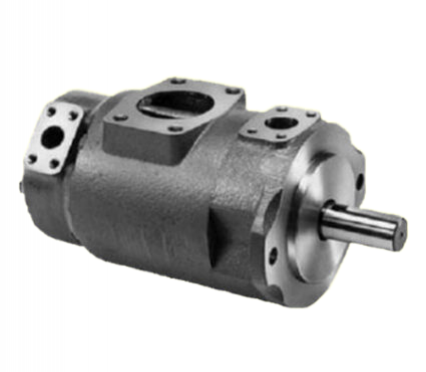

东京计器 SQP/SQPS系列低噪音定量叶片泵
SQP系列是东京计器（TOKYO KEIKI / 原TOKIMEC东机美）面向**工业液压场景**的经典定量子母叶片泵，主打极低运行噪音、高容积效率与长寿命，是注塑机、机床、压铸机、液压站等设备的主流选型。后缀带S的SQPS为短型轻量化版本，性能参数与标准型一致，安装长度更短、重量更轻。全系列支持单联、双联、三联多泵组合，单轴驱动实现多回路独立流量输出。
一、型号命名规则
1. 单联泵（以 `SQP3-25-86A-18` 为例）

字段	含义说明
前缀 `F3-` / `F11-`	适配油液类型： - 无标识 = 石油基抗磨液压油（标准） - `F3`= 磷酸酯液压油 - `F11`= 水 - 乙二醇液压油
`SQP` / `SQPS`	系列代号：SQP = 标准型；SQPS = 短型轻量化
`3`	泵体框架规格：1 / 2 / 3 / 4，数字越大排量范围越大
`25`	排量代号，对应每转理论排量
`86`	轴端形式： - `86`= 标准平行方键轴（SQP2/3/4 通用） - `1`= 平行方键轴（仅 SQP1） - 另有 SAE 花键轴版本可选
`A`	旋转方向：`A`= 右旋（轴端视角顺时针）；`LH`= 左旋
`18`	设计系列号

2. 双联/三联泵
组合规则：**大排量泵在前（轴侧），小排量泵在后（盖侧）**，型号按框架规格从大到小排列。
- 双联泵示例：`SQP43-60-25-86AA-18` = SQP4（60号排量）+ SQP3（25号排量）双联
- 三联泵示例：`SQP432-60-25-14-86AAA-18` = SQP4+SQP3+SQP2三联
二、单联泵核心性能参数
1. 排量与流量对应表（矿物油标准型）
理论排量数值 = 1000rpm、0.7MPa工况下的输出流量（L/min）

泵系列	排量代号	理论排量 (cm³/rev)	额定工作压力 (MPa)	最高转速 (min⁻¹)	最低转速 (min⁻¹)	单泵参考重量 (kg)
SQP1	2	7.5	17.5	1800	600	~7
	3	10.2
	4	12.8
	5	16.7
	6	19.2
	7	22.9
	8	26.2
	9	29.6
	11	35.0
	12	37.9
	14	44.2				~9
SQP2	10	32.5	17.5	1800	600	~13
	12	38.0
	14	44.2
	15	47.5
	17	53.5
	19	60.1
	21	65.0				~16
SQP3	17	53.5	17.5	1800	600	~25
	21	65.0
	25	78.8
	30	94.1
	32	101
	35	110
	38	118				~30
SQP4	30	96.0	17.5	1800	600	~45
	35	110
	38	121
	42	134
	50	156
	60	189				~55

> 补充说明：
> 1. SQPS短型系列重量比标准型轻15%~20%，安装长度缩短约20%，性能参数完全一致
> 2. F3磷酸酯、F11水-乙二醇定制版本，最高工作压力降为14MPa，最高转速降为1200rpm
> 3. 间歇峰值压力可短时达到21MPa，单次持续不超过6秒，占比不超过运行周期10%
2. 效率与噪音
- 容积效率：额定工况下可达90%~94%
- 总效率：额定工况下约82%~87%
- 噪音水平：1米距离测量，SQP3满负荷工况低至约62dB(A)
三、双联与三联泵组合

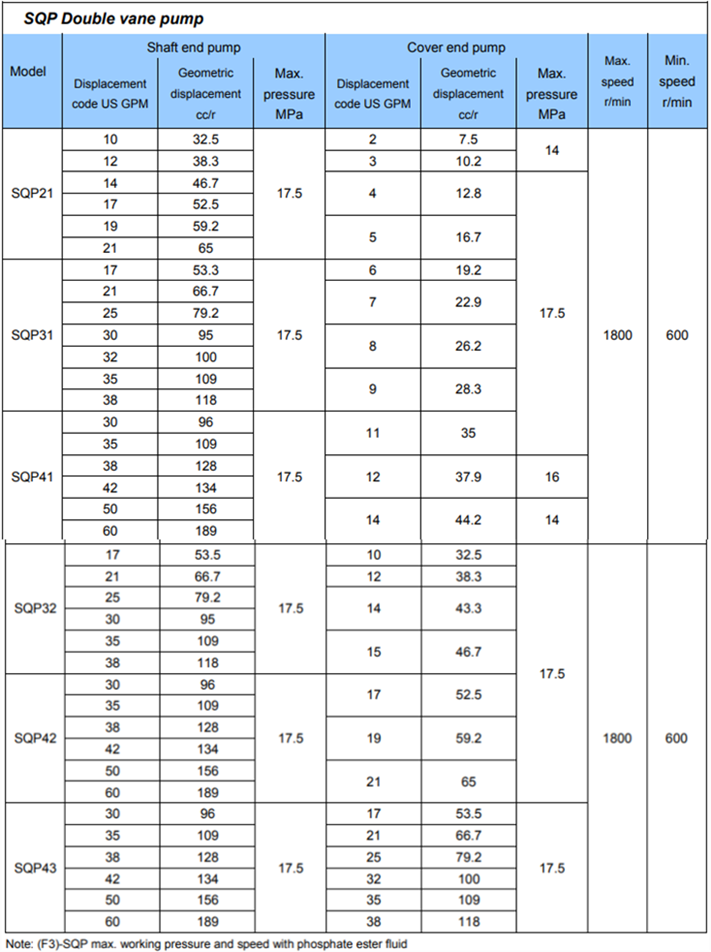

1. 双联泵常见组合型号

双联型号	轴侧泵系列	盖侧泵系列	总排量范围 (cm³/rev)	额定压力 (MPa)
SQP21	SQP2	SQP1	40 ~ 109.2	17.5
SQP31	SQP3	SQP1	61 ~ 162.2	17.5
SQP32	SQP3	SQP2	86 ~ 183	17.5
SQP41	SQP4	SQP1	103.5 ~ 233.2	17.5
SQP42	SQP4	SQP2	128.5 ~ 254	17.5
SQP43	SQP4	SQP3	149.5 ~ 307	17.5

2. 三联泵常见组合
包含SQP211、SQP311、SQP321、SQP421、SQP431、SQP432等型号，可实现单轴驱动三路独立流量输出，常用于多执行机构的复杂液压系统。
