东京计器P**V系列柱塞泵

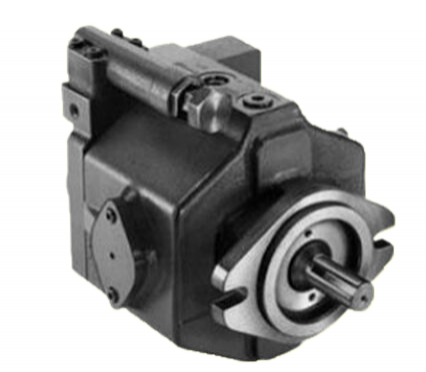

东京计器 PV(M) 系列变量柱塞泵
PV(M) 系列是东京计器（TOKYO KEIKI / 原TOKIMEC东机美）经典的斜盘式变量轴向柱塞泵，专为开式液压回路设计，主打低噪音、高可靠性与丰富的控制方式，广泛应用于机床、通用工业设备、工程机械等场景，支持单泵、双联柱塞泵、柱塞泵+定量叶片泵组合等多种配置。
 一、型号命名规则
 1. 单泵基础命名（以 `P16V-FRSG-11-CMC-10-J` 为例）

分段拆解示例	字段	释义	补充说明
【可选前缀】F11	F11	液压油介质	无前缀：石油基液压油 F11：水 - 乙二醇液压油
P16V	P16V	泵系列 + 排量结构	格式P+数字+V：变量柱塞泵；数字 = 理论排量 (cm³/rev) 变体PxxVM：小型低压款（M 标识）
-F	F	安装形式	省略 = 法兰安装；F = 脚架安装
-R	R	旋转方向	R = 右旋（轴端视角顺时针）；L = 左旋
-S/G/1	S / G / 1	油口接口形式	省略：SAE O 型圈密封 轴向端口 G：SAE 4 螺栓法兰 轴向端口 1：SAE 4 螺栓法兰 侧面端口
-11	11	泵本体设计编号	厂家内部结构版本号
-CMC	CMC	控制方式代码	独立对照表另行提供（压力补偿、恒功率、负载感应等）
-C	C	最大排量调节	省略：无可调限位螺钉 C：配置最大排量调节螺钉
-10	10	控制阀设计编号	控制阀体版本代码
-J	J	出口版本标识	客户 / 区域出口专属后缀

 2. 组合泵命名（柱塞泵+集成定量叶片泵，以 `P70V3-FR-22-CMC-10-J` 为例）
- `3`：表示泵后端集成1台定量叶片泵（仅P70V、P100V支持）
- `2`：集成叶片泵的排量代号，对应6.3~15.6 cm³/rev多档可选，叶片泵额定压力16MPa
 二、核心性能规格参数
 1. 小型低压 VM 系列

型号	理论排量 (cm³/rev)	最高工作压力 (MPa)	最高转速 (min⁻¹)	最低转速 (min⁻¹)	参考重量 (kg)
P16VM	16	14	1800	600	16
P21VM	21	17	1800	600	≈18

> 注：重量为带标准压力补偿控制的泵体重量
 2. 标准/高压 V 系列

型号	理论排量 (cm³/rev)	最高工作压力 (MPa)	最高转速 (min⁻¹)	最低转速 (min⁻¹)	参考重量 (kg)
P16V	16	21	1800	600	16
P21V	21	21	1800	600	22
P31V	31	31	1800	600	23
P40V	40	21	1800	600	37
P70V	70	21	1800	600	63
P100V	100	21	1800	600	91
P130V	130	21	1800	600	112

> 补充说明：
> - P31V为高压专用型号，额定压力31MPa，适配重载高压工况
> - 间歇峰值压力可短时超出额定压力，单次持续不超过6秒，占比不超过运行周期10%
> - P70V在21MPa、1800rpm满负荷工况下，噪音低至约68.5dB(A)（1米距离测量）
三、产品核心特性
1. 低噪音运行
   采用高刚性鞍型斜盘结构+特殊配油盘消声设计，整机振动小、噪音低，满足机床、室内工业设备的严苛噪音要求。
2. 高可靠性与抗污染
   缸体内嵌耐磨铜套，配合高承载能力轴承，大幅提升抗污染能力与使用寿命；柱塞滑靴采用优化润滑结构，长期高压运行稳定性强。
3. 灵活的组合配置
   - 支持两台柱塞泵串联组成双联泵，单轴驱动双回路独立输出
   - P70V、P100V可后端集成定量叶片泵，实现高压小流量+低压大流量的多回路方案
   - 支持法兰安装、脚架安装两种形式，适配不同设备安装空间
4. 节能高效
   负载敏感、电控比例等控制方式可按需输出流量压力，相比定量泵系统减少溢流损耗，适配节能型液压系统设计。
