- 高功率密度
- 高扭矩密度
- 高效节能
- 灵活、尺寸多、机械接口少
- 对冲击载荷不敏感
- 非常低的转动惯量
- 占地面积小(总占用体积)
- 随心所欲的可能性
- 通孔直径 10.6 英寸
- 串联安装可能性
- 高启动扭矩
- 4象限操作
- 动态制动
- 整个速度范围内的恒定扭矩
- 频繁启停能力

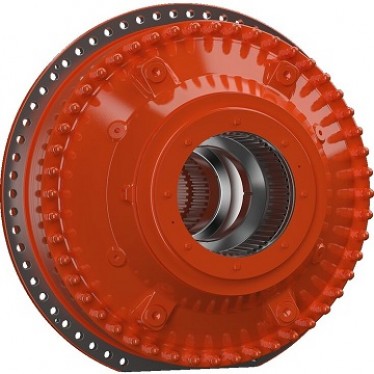

带有用于法兰或扭矩臂安装的花键。 花键应润滑,并在装配时注满液压油,或注满来自连接齿轮箱的变速箱油。为避免花键磨损,安装必须在图“CBm 2000 至 4000 的法兰安装”中指定的公差范围内。 有关花键轴的要求,请参见“信息”一章 - 表“相关文件”。 1 随电机提供的 O 形圈。 2 笔记! 3 有关花键轴法兰安装的安装图,请参见“信息”一章 – 表“相关文件” 特征 法兰安装会导致电机主轴承过载的高风险。始终检查轴和电机轴承是否是静态确定的。 驾驶 屈服强度钢 单向驱动 相对最小值 = 65000 磅/英寸2 双向驱动 相对最小值 = 101800 磅/英寸2 1 随电机提供的 O 形圈。 2 笔记! 3 安装套件必须单独订购,参见“附件”一章 – 表格“订购安装套件” 4 扭矩臂安装,参见“附件”一章 5 有关安装和尺寸图、花键轴扭矩臂安装,请参见“信息”一章 – 表格:“相关文件” 推荐的轴材料,参见表“推荐的花键轴材料” 花键代号轴,见表“花键代号轴” 适用于 Hägglunds CBm 2000 至 CBm 4000。 该电机设计用于法兰安装的花键电机和水下应用。 法兰设计的尺寸图和 O 形圈的项目编号,请参见“信息”一章 - 表“相关文件”。 数据 水中最大深度为 230 英尺。 订购 O 形圈,参见尺寸图水下应用章节“信息” – 表“相关文件”。 特殊索引马达 S-11,为水下应用做好准备。 涂装系统 C5M-腐蚀性类别非常高。 1 径向密封没有水。 2 O 形圈,参见尺寸图水下应用章节“信息” – 表“相关文件”安装替代品
一般信息
法兰安装电机,带花键和通孔,用于冷却从动机器
带花键的扭矩臂安装电机
带耦合适配器的扭矩臂安装电机
带花键的法兰安装电机和从动轴的低径向负载
带花键的法兰安装电机和从动轴的高径向负载
带花键的法兰安装
用于 CBm 2000 至 4000 的法兰安装
必须加注液压油进行花键润滑以消除磨损。笔记!
花键轴的推荐材料
带花键的扭力臂安装
必须加注液压油进行花键润滑以消除磨损。水下应用
