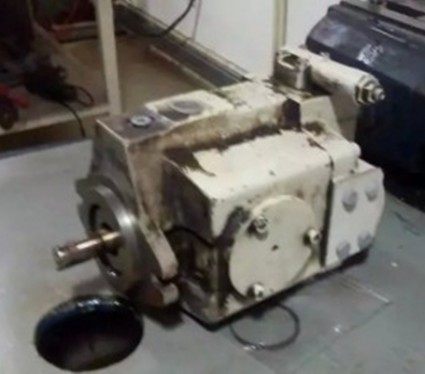

NACHI不二越变量柱塞泵维修说明（PVS / PZS / PZH / PVK系列，挖机、注塑、液压站主流）

重点区分：PVK多用于小挖（自带先导泵）；PZS/PVS工业变量柱塞泵；PZH高压款；IPH是内啮合齿轮泵，不是柱塞泵；和力士乐A11VO、丹尼逊PVT对比，不二越泵控制阀芯更小巧、弹簧偏弱，最怕油液污染、吸空、回油背压高

一、维修前安全&前置检查（必做）

1. 泄压：系统完全卸压，油箱泄压，确认压力表归零再拆；带蓄能器必须单独释放蓄能压力
2. 清洁环境：无尘操作台，零件用干净ISO VG46液压油清洗，禁止棉纱（纤维卡阀芯），只用无尘布
3. 记录标记：拆前记号笔划对位线、记录调节螺钉原始位置、垫片数量、定位销方向、旋转方向（泵体箭头）
4. 泄油要求：不二越柱塞泵壳体泄油背压**≤0.1MPa（1bar）**，泄油管要高于泵顶、管口浸入油面，背压高极易冲坏油封、轴承、变量机构
5. 吸油限制：吸油负压≥-0.03MPa，吸油流速≤2m/s；吸空气蚀是不二越泵头号杀手（滑靴、配流盘点状麻点）
6. 对中要求：联轴器同轴度偏心≤0.05mm，角度误差＜1°；禁止泵轴承受径向力，不能用皮带直驱

二、拆解顺序（斜盘变量柱塞泵通用）

后盖 → 配流盘（有定位销，方向不能反！）→ 缸体+柱塞滑靴总成 → 回程盘、球铰、中心弹簧组件 → 斜盘（摇摆）→ 变量活塞、变量阀块（压力补偿/LS/恒功率阀）→ 前盖、主轴、骨架油封、轴承

⚠️ PVK挖机款：尾部集成先导齿轮泵，先导泵齿轮、侧板极易磨损，拆主泵时一并检查先导压力

重点零件检查判定标准

1. 配流盘：
   • 轻微细纹：研磨修复（平面度≤0.003mm）
   • 有台阶、麻点、崩边、深度划痕：直接更换，修复后寿命很短
2. 柱塞&滑靴组件：滑靴底面、柱塞外圆、球头；单个磨损建议整套更换，新旧混装偏磨、异响、内泄大
3. 斜盘（摇摆）：支撑弧面拉槽、剥落、淬火层掉了必须换；轻微拉伤可抛光
4. 中心弹簧、回程盘：弹簧疲劳变短、断裂、回程盘球窝磨损，直接换；弹簧预紧力不足→滑靴脱离斜盘，直接烧泵
5. 变量阀（压力补偿、LS阀、恒功率阀芯）：阀芯、阀孔拉伤、卡滞是压力不稳、流量忽大忽小、憋车常见原因；阀芯卡滞优先清洗，有拉伤必须换阀组件
6. 轴承、主轴油封：轴承异响、间隙大、滚道剥落更换；骨架油封唇口翻边、老化必换；不二越原厂油封很多是氟胶FKM

三、装配要点（维修成败核心）

1. 全部零件装配前浸泡干净液压油；O圈、密封件装配涂抹润滑脂/液压油，禁止硬压O圈切边
2. 配流盘定位销对位，斜面/卸荷槽方向不能装反；装反直接无压力、剧烈发热、几分钟烧坏泵
3. 缸体总成推入时扶正柱塞滑靴，不要硬压，防止滑靴脱落、柱塞卡断
4. 中心弹簧预紧垫片不能随意增减，垫片厚度决定滑靴贴紧力；垫片错了容易内泄、低速不稳
5. 变量阀块装配：阀芯、阻尼小孔重点清洗，阻尼孔极小，极易被杂质堵死（堵LS阻尼→动作慢、无力）
6. 螺栓对角分次均匀拧紧，按原厂扭矩，不要蛮力；铝壳体容易滑丝
7. 装配完成后，从泄油口加注液压油灌满泵腔，防止初次启动干磨

四、控制调节说明（PZS/PVS/PVK，和力士乐逻辑有区别）

出厂默认：排量最大、压力调在低值；调节螺钉都带锁紧螺母，调好锁紧、做标记，微量调节，一次1/4圈以内

• ✅ 压力补偿螺钉（恒压款N）：顺时针→压力升高；逆时针→压力降低
• ✅ 最大流量限位螺钉：顺时针拧入→减小最大排量/流量；逆时针退出→流量变大
• ✅ LR恒功率款（L）：顺时针功率变大（有劲、容易憋发动机）；逆时针功率变小，适合匹配发动机防憋车
• ✅ LS负载敏感款（PVK挖机）：LS压差标准14~20bar；压差偏大动作慢，偏小容易抖动、啸叫

  调节优先级：压力切断（最高限压）＞恒功率扭矩限制＞LS压差＞最大排量限位

五、常见故障与维修对策

1. 压力上不去、无力、内泄大 配流盘磨损、柱塞滑靴磨损、LS阀芯卡滞、阻尼孔堵塞、配流盘装反、中心弹簧疲软；先测壳体泄油量，泄油量大=柱塞副/配流盘损坏
2. 异响、啸叫、噪音大 优先查吸油：滤芯堵、吸油管漏气、油位低、吸空气蚀；其次轴承损坏、滑靴脱落、斜盘拉伤、油液含气
3. 泵很快发热 泄油背压超标、LS压差过高、配流盘拉伤内泄大、吸空、油液粘度不对、冷却不足
4. 流量忽快忽慢、速度不稳 LS阀芯卡、阻尼孔堵塞、变量活塞卡滞、中心弹簧疲劳、吸油进气
5. 轴头漏油 油封唇口损伤、安装时划伤油封、泄油背压太高、泵轴拉伤、轴承间隙大跳动
6. 憋车（挖机PVK） 恒功率调太大、先导泵磨损先导压力不足、LS反馈油路堵塞

六、试机、跑合与验收步骤

1. 无负载点动电机反复几次，排泵内、管路空气；确认转向和泵箭头一致
2. 空载运行5~10分钟，观察噪音、温升、泄油无大量气泡
3. 缓慢升压，逐步调到设定压力，监测壳体泄油流量、油温（正常30~70℃）
4. 复核LS压差、最高压力、恒功率特性，锁紧所有调节螺母
5. 清洗/更换系统回油滤芯、吸油滤芯；建议换新液压油，油箱冲洗干净（不二越泵对污染度敏感，推荐NAS 8~10级）

七、保养周期（维修后）

• 初次500h换油+滤芯
• 后续2000h或1年换油，每500h检查滤芯压差、油质、泄油、异响
• 油封建议3~5年预防性更换
