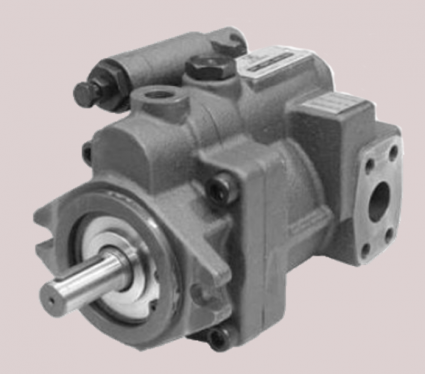

VPPL - 中低压可变排量轴向柱塞泵

迪普马VPP系列是斜盘式可变排量轴向柱塞泵，专为开式回路设计，主要分为三大子系列：VPPM(中高压重载型)、VPPL(中低压通用型)和VPPD(中压可变缸体型)，覆盖不同压力等级与排量范围，满足多样化液压系统需求。
 一、VPPM系列（中高压重载型）
 核心参数
| 参数项 | 规格值 |
|--------|--------|
| 最大排量 | 29, 46, 73, 87 cm³/rev（三种框架尺寸） |
| 工作压力 | 连续：280 bar；峰值：350 bar  |
| 转速范围 | 600-2500 rpm（推荐1200-1800 rpm） |
| 最大转速 | 029: 3000 rpm；046: 2600 rpm；073: 2200 rpm；087: 1850 rpm  |
| 旋转方向 | 顺时针/逆时针（从轴端观察） |
| 安装法兰 | 标准：ISO 3019/2；多联泵后泵/中间泵：SAE J744两孔法兰  |
| 轴类型 | 标准：带键圆柱形轴；多联泵后泵/中间泵：SAE J744花键轴  |
| 油口连接 | 径向油口，BSPP螺纹  |
 控制方式（8种可选）
| 控制类型 | 说明 |
|----------|------|
| PC | 压力补偿控制（恒压） |
| PQ | 压力流量复合控制 |
| PQC | 负载敏感+压力流量复合控制 |
| PCR | 远程压力控制 |
| PQCE | 电液比例压力流量控制 |
| LS | 负载敏感控制 |
| M | 手动控制 |
| X | 特殊控制方式 |
 特点与应用
- 特点：高轴向/径向载荷能力，机械限位斜盘最大/最小摆角，适合重载工况
- 应用：注塑机、压铸机、重型工程机械、冶金设备、船舶液压系统
 二、VPPL系列（中低压通用型）
 核心参数
| 参数项 | 规格值 |
|--------|--------|
| 最大排量 | 8, 16, 22, 36, 46, 70, 100 cm³/rev（七种规格） |
| 工作压力 | 连续：210 bar；峰值：280 bar  |
| 转速范围 | 600-2500 rpm（推荐1200-1800 rpm） |
| 安装法兰 | SAE J744两孔法兰  |
| 轴类型 | SAE J744带键圆柱形轴  |
| 油口连接 | 径向油口，BSPP螺纹  |
 控制方式（4种标准可选）
- PC5/PC6：压力补偿控制（不同调节范围）
- PQC：负载敏感+压力流量复合控制
- PCR：远程压力控制
 特点与应用
- 特点：结构紧凑，成本效益高，广泛适配中低压系统
- 应用：注塑机、机床、通用液压站、中小型工程机械、农业机械
 三、VPPD系列（中压可变缸体型）
 核心参数
| 参数项 | 规格值 |
|--------|--------|
| 最大排量 | 15, 23, 38 cm³/rev（三种规格） |
| 工作压力 | 连续：210-250 bar；峰值：280-315 bar  |
| 安装法兰 | SAE J744两孔法兰（VPPD-038可选SAE A/B） |
| 轴类型 | 带键圆柱形轴  |
| 油口连接 | 径向油口，BSPP螺纹  |
 特点与应用
- 特点：可变缸体设计，适用于中等压力工况，响应迅速
- 应用：中小型液压系统、特种机械、自动化生产线
 四、型号命名规则（以VPPM-073PCR-R55S/10N000为例）
| 代码段 | 含义 |
|--------|------|
| VPPM | 系列名称（VPPM=中高压，VPPL=中低压，VPPD=中压可变缸体） |
| 073 | 排量规格（73 cm³/rev） |
| P | 控制类型（P=压力控制，Q=流量控制，M=手动） |
| C | 压力等级（C=标准压力） |
| R | 控制方式（R=远程控制，E=电子控制） |
| R55S | 安装配置（法兰类型+轴类型） |
| 10N | 密封类型+油口规格 |
| 000 | 特殊选项（如无特殊要求为000） |
 五、通用技术特性
1.  流量特性：流量与转速、斜盘摆角成正比，摆角可无级调节
2.  机械限位：斜盘最大/最小摆角可通过调节螺钉机械限制
3.  安装方式：水平/垂直安装均可（垂直安装时轴朝上）
4.  启动要求：初次启动前需注满液压油并排气
5.  油液要求：推荐使用ISO VG 32/46/68液压油，清洁度等级ISO 4406 18/15或更高
 六、选型要点
1.  根据系统工作压力选择系列（VPPM适合280 bar连续工况，VPPL适合210 bar连续工况）
2.  根据流量需求选择排量规格（结合系统压力与电机转速计算）
3.  根据控制精度选择控制方式（负载敏感PQC适合节能系统，PQCE适合比例控制）
4.  考虑安装空间与连接方式（法兰类型、轴类型、油口规格）
5.  确认油液类型与清洁度要求，保障泵的使用寿命
具体细节请以迪普马官方样本（VPPM: 16100/112cd；VPPL: 16200/112cd；VPPD: 16150）为准。
