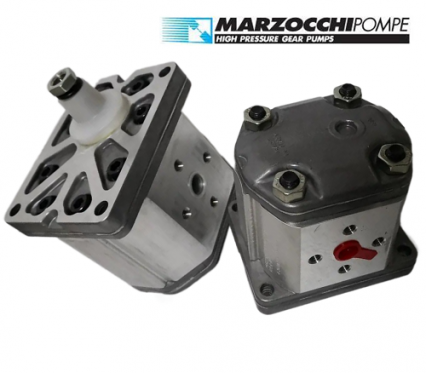

马祖奇GHP系列齿轮泵

MARZOCCHI GHP系列齿轮泵规格及参数
 一、系列概述
GHP系列是马祖奇(MARZOCCHI)高压外啮合定量齿轮泵，采用铝合金泵体+铸铁法兰/端盖设计，适用于工业液压系统、工程机械、农业机械等重载工况。具有高压力、高效率、低噪音、长寿命特点，提供单联、双联及多联泵配置。第二代(A/A2)产品优化了齿轮齿形，降低脉动和噪音，提升效率与可靠性。
 二、型号命名规则（以GHP2A-D-40-FG为例）
| 符号 | 含义 | 说明 |
|------|------|------|
| GHP | 产品系列 | 高压外啮合定量齿轮泵 |
| 2A | 排量组与结构版本 | 2=中排量组，A=第二代优化设计(A2为进一步优化) |
| D | 安装方式 | D=法兰安装(SAE A矩形法兰)，S=轴装式 |
| 40 | 排量 | 40 cc/rev(立方厘米/转) |
| FG | 轴封与油口配置 | F=侧进顶出油口，G=机械密封(L=长寿命密封，M=磁力密封) |

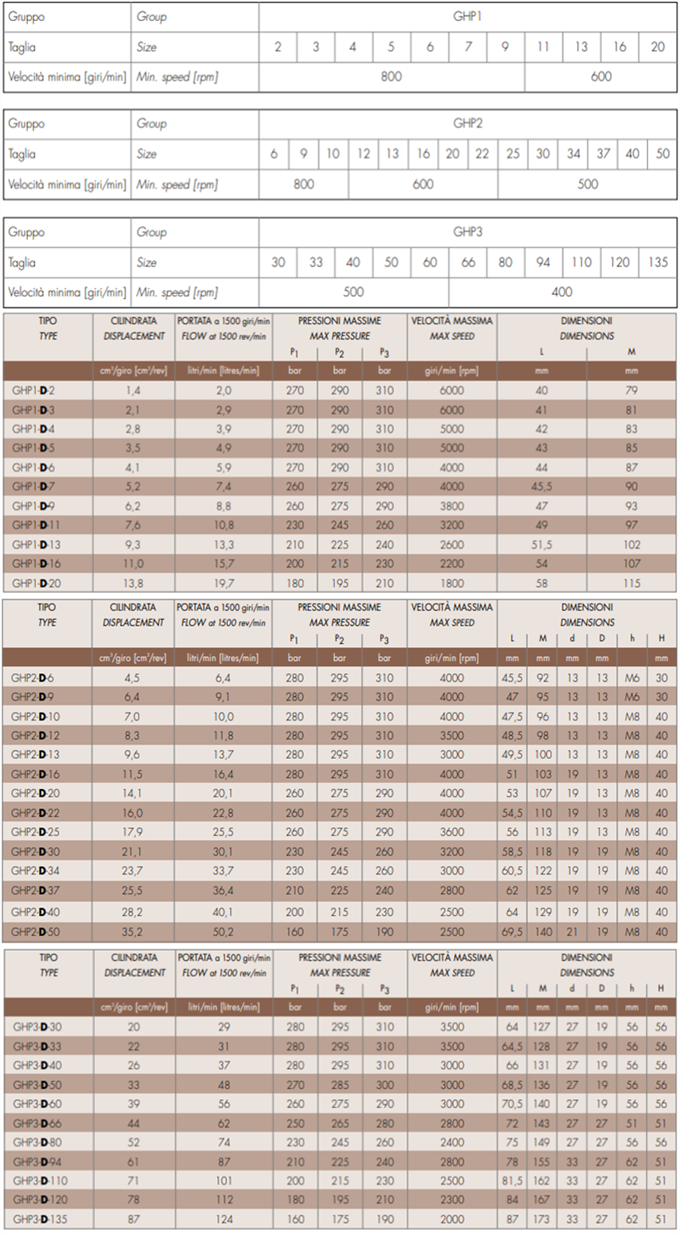

 三、核心参数总览
| 参数 | GHP1(小排量) | GHP2(中排量) | GHP3(大排量) |
|------|--------------|--------------|--------------|
| 排量范围 | 1.4–13.8 cc/rev | 4.5–35.2 cc/rev | 20.0–87.0 cc/rev |
| 连续工作压力 | 250 bar (25 MPa) | 250 bar (25 MPa) | 250 bar (25 MPa) |
| 间歇工作压力 | 270–295 bar | 270–295 bar | 270–295 bar |
| 峰值压力 | 310 bar (31 MPa) | 310 bar (31 MPa) | 310 bar (31 MPa) |
| 转速范围 | 500–6000 rpm | 500–4000 rpm | 500–3500 rpm |
| 推荐转速 | 2000–4000 rpm | 2000–3600 rpm | 2000–3000 rpm |
| 流量(1500 rpm) | 2.0–19.7 L/min | 6.7–52.8 L/min | 29–124 L/min |
| 容积效率 | 约92% | 约92% | 约91% |
| 结构特点 | 紧凑轻量化 | 中等流量，通用性强 | 大流量，抗冲击 |

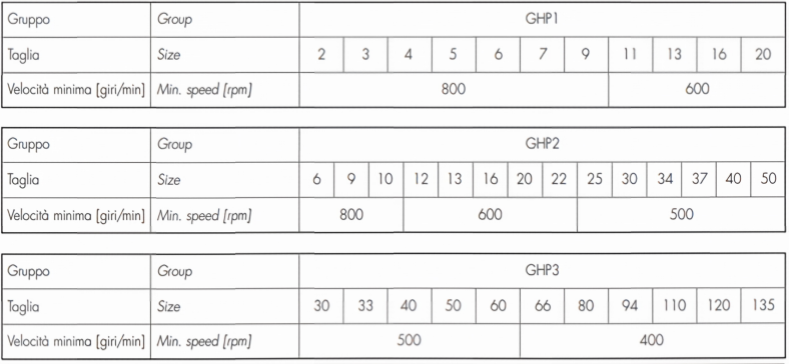

 四、各排量组详细参数
 1. GHP1系列（小排量组）
- 排量型号：1.4, 2.0, 2.8, 4.0, 5.0, 6.0, 9.0, 13.0, 13.8 cc/rev
- 最高转速：6000 rpm（行业领先）
- 适用场景：小型液压系统、精密控制、机床设备
 2. GHP2系列（中排量组）
- 排量型号：4.5, 6.0, 9.0, 12.0, 16.0, 20.0, 25.0, 28.2, 35.2 cc/rev
- 最高转速：4000 rpm
- 适用场景：工程机械、农业机械、通用工业设备
 3. GHP3系列（大排量组）
- 排量型号：20.0, 25.0, 30.0, 33.0, 40.0, 50.0, 60.0, 63.0, 66.0, 87.0 cc/rev
- 最高转速：3500 rpm
- 适用场景：矿山机械、大型液压系统、重载设备
 五、结构与性能特点
1. 材料：铝合金泵体（高强度挤压成型），铸铁法兰/端盖（球墨铸铁，抗高压变形），氮化处理合金钢齿轮（硬齿面，低磨损）
2. 密封系统：机械密封(G型)、长寿命密封(L型)、磁力密封(M型，零泄漏)可选
3. 补偿技术：轴向间隙自动补偿，高压下保持高容积效率
4. 旋转方向：顺时针(CW)、逆时针(CCW)及可逆旋转版本可选
5. 安装标准：兼容SAE、DIN、欧洲标准法兰，轴装式(S型)可选
6. 介质适配：矿物油、合成液压油，粘度范围10–1500 cSt，工作温度-20°C至+80°C
 六、特殊版本
- GHP-H系列：超高压版本，连续工作压力280 bar，峰值压力330 bar，强化结构设计
- 双联/多联泵：如GHPA2+GHPP2-D-XX+YY-FG，前泵(GHPA2)驱动端，后泵(GHPP2)从动端，可组合不同排量
 七、选型提示
1. 根据系统流量需求选择排量（流量=排量×转速×容积效率）
2. 工作压力不应超过连续工作压力250 bar，峰值压力不超过310 bar
3. 转速应在推荐范围内，避免长时间在最高转速下运行
4. 选择合适的安装方式（法兰/轴装）和密封类型（机械/长寿命/磁力）
具体细节请以马祖奇官方产品手册或授权经销商提供的技术资料为准。
