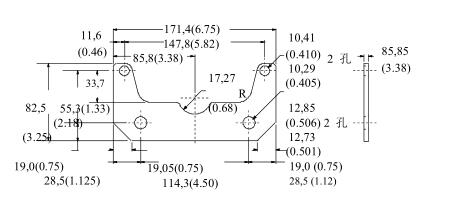

通轴驱动泵支架
当一个重型泵作为第二个泵装在通轴驱动 PVE19/21上时，应当使用一种可选择的支架。支架 ( 637179)，
2 个螺钉 ( 199740 ) 和 2 个垫圈 (42700) 必须单独订货。

 威格士Vickers PVE 19/21 SAE通轴驱动变量柱塞泵
核心概览：PVE 19/21是伊顿威格士(Eaton Vickers)E系列开式回路直列式变量柱塞泵，提供通轴驱动(Thru-Drive) 能力，适配SAE安装规格，适用于工程机械与工业液压系统，可灵活串联多泵实现复合回路控制。
 一、基础参数对比
| 参数项 | PVE 19 | PVE 21 | 单位 |
|-------|--------|--------|------|
| 最大排量 | 41 | 45.1 | cm³/rev (2.50/2.75 in³/rev) |
| 额定转速 | 2400 | 2400 | rpm |
| 最高压力 | 210 (3000 psi) | 186 (2700 psi) | bar |
| 峰值压力 | 240 (3480 psi) | 240 (3480 psi) | bar |
| 几何流量(1800rpm) | 73.8 | 81.2 | l/min (19.5/21.5 USgpm) |
 二、通轴驱动(Thru-Drive)特性
1. 结构设计：采用SAE B型通轴驱动接口(PVE19/21-*-TB26)，允许在泵后端串联安装第二个液压泵(如PVE系列或25V系列叶片泵)，共享同一驱动轴，减少空间占用与安装复杂度。
2. 安装要求：
   - 推荐使用通轴驱动支撑支架，防止轴弯曲与振动问题
   - 标准SAE安装法兰，适配SAE BB直键、锥形键、花键等多种轴端形式
   - 水平安装为最佳配置，确保润滑与散热效果
3. 应用优势：
   - 实现多回路独立控制，各泵可配置不同控制方式
   - 减少动力输入接口，降低系统成本与维护难度
   - 适用于需要多负载独立驱动的工程机械(如装载机、起重机)
 三、控制方式与灵活性
PVE 19/21提供多种控制选项，适配不同系统需求：
| 控制类型 | 功能说明 | 适用场景 |
|---------|---------|---------|
| 压力补偿(CV) | 设定最大工作压力，自动调节排量维持压力稳定 | 恒压系统、压力控制回路 |
| 流量补偿 | 设定最大流量，自动调节排量维持流量稳定 | 恒流系统、速度控制回路 |
| 负载敏感(LS) | 提供负载所需压力+恒定压差，节能高效 | 工程机械、移动设备 |
| 电比例控制 | 通过电信号精确调节排量，响应迅速 | 自动化生产线、精密控制 |
| 远程控制 | 可通过外部信号调节压力/流量设定点 | 集中控制系统 |
 四、结构特点与优势
1. 直列式设计：紧凑布局，减少管路连接，降低压力损失与泄漏风险
2. 高效柱塞组件：采用优化的柱塞与滑靴设计，容积效率高，噪声低
3. 多种密封选项：标准丁腈橡胶(NBR)密封，可选氟橡胶(Viton)适配高温工况
4. 宽转速范围：支持600-2400rpm稳定运行，适配多种动力源
5. 油液兼容性：适配矿物油、合成酯等多种液压油，工作温度范围-20℃至80℃
 五、型号代码解析
典型型号示例：PVE19R-*-2-30-CC*-1*
| 代码段 | 含义 |
|-------|------|
| PVE | E系列变量柱塞泵 |
| 19 | 排量规格(41cm³/rev) |
| R | 旋转方向(右旋，L为左旋) |
| TB26 | SAE B型通轴驱动选项 |
| 30 | 安装法兰规格 |
| CC | 控制方式(如CC=压力补偿+流量补偿) |
 六、应用领域
- 工程机械：装载机、挖掘机、起重机、压路机等液压系统
- 工业机械：注塑机、压铸机、液压机、机床液压站
- 农业机械：联合收割机、拖拉机、播种机等
- 矿山设备：矿用车辆、掘进机、提升设备
- 船舶与海洋工程：甲板机械、舵机系统、液压动力单元
 七、安装与维护要点
1. 安装前检查：确认轴端配合、密封件状态、油口清洁度
2. 油液要求：使用ISO VG 32/46/68液压油，清洁度达到NAS 1638 Class 8级以上
3. 启动程序：初次启动前必须注油排空，避免干运转损坏柱塞组件
4. 定期维护：每2000小时更换滤芯，5000小时检查密封件与轴承状态
5. 通轴驱动注意事项：确保串联泵同轴度误差≤0.1mm，避免额外径向载荷
总结：Vickers PVE 19/21 SAE通轴驱动变量柱塞泵以其紧凑设计、灵活控制、高可靠性成为液压系统的理想选择，尤其适合需要多回路独立控制的复杂应用场景。如需更详细的技术参数与安装指南，建议参考伊顿官方技术手册或联系授权经销商获取专业支持。
